KYTOOLS / KONG YUN

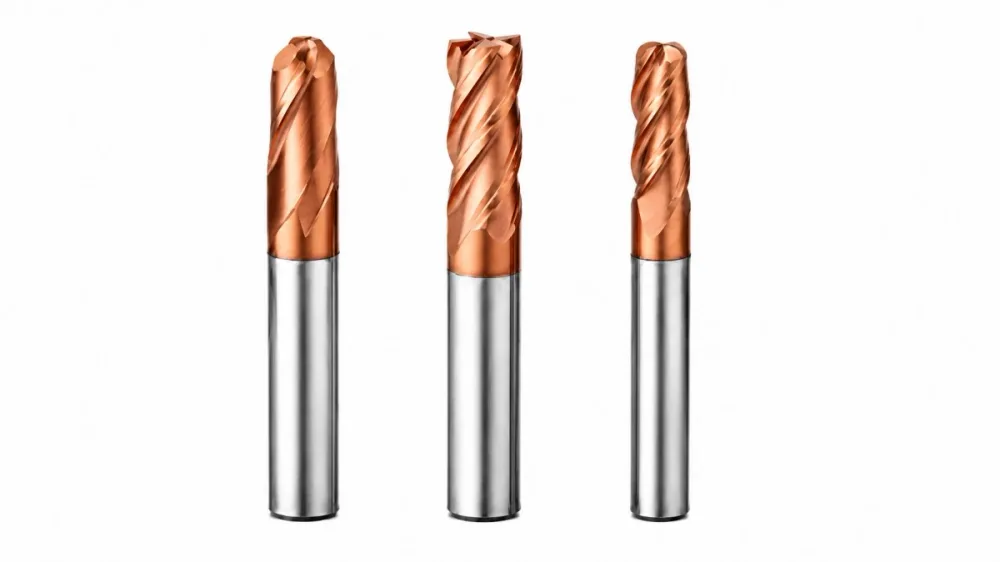

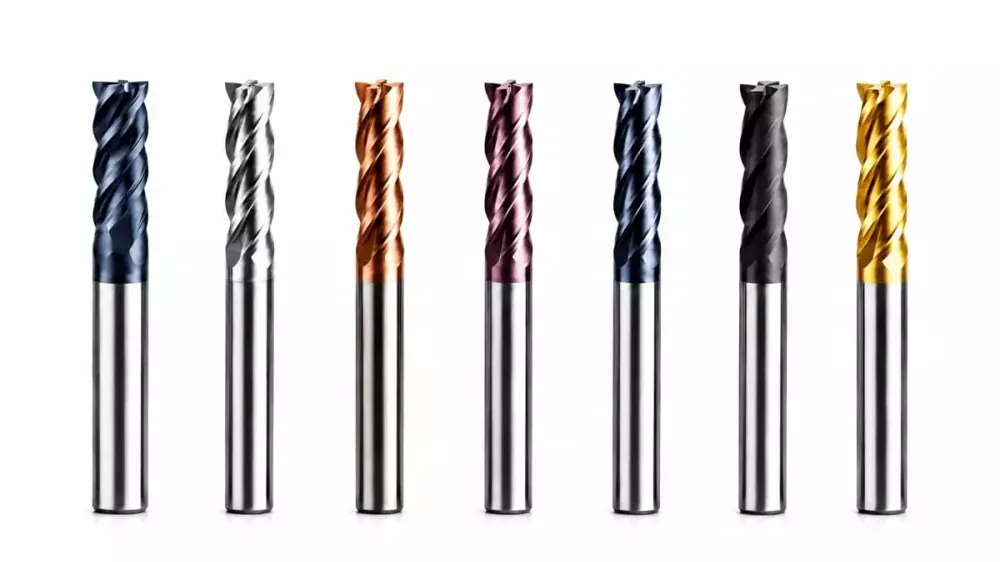

Solid Carbide End Mills
General Series and related catalog ranges.
Download catalog ↗Explore General Series
Choose a subfamily to view its features, dimensions and ordering details.
Square · 4-Flute
TiSiN · 35° · 4 FLUTES
View specifications →
Square · 2-Flute
TiSiN · 35° · 2 FLUTES
View specifications →
Ball Nose · 2-Flute
TiSiN · 35° · 2 FLUTES
View specifications →
Corner Radius · 4-Flute
TiSiN · 35° · 4 FLUTES
View specifications →
Long Neck Ball Nose · 2-Flute
TiSiN · 35° · 2 FLUTES
View specifications →
Roughing · 3/4/5-Flute
45° · 3 & 4 & 5 FLUTES
View specifications →TiSiN · 35° · 4 FLUTES
KYTOOLS General Series End MillsKYTOOLS 通用系列立铣刀KYTOOLS 汎用シリーズ エンドミル
Square · 4F平底 · 4刃スクエア・4枚刃
◎ Pre-hardened / hardened steel ≤HRC55; ○ HRC55–65, alloy / tool / carbon steel.◎ 预硬钢、淬硬钢 ≤HRC55；○ HRC55–65、合金钢、工具钢、碳钢。◎ プリハードン鋼・焼入れ鋼 ≤HRC55；○ HRC55–65・合金鋼・工具鋼・炭素鋼。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ | ○ | ○ | ○ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- Si-based TiSiN PVD coating for good wear resistance.硅基 TiSiN PVD 涂层，具有良好的耐磨性。Si系TiSiN PVDコーティングにより、優れた耐摩耗性を実現。
- High-precision cutting-edge tolerance.高精度刃径公差。高精度な刃径公差。
- Reinforced cutting edges help prevent chipping.强化刃口设计，有助于防止崩刃。強化刃先設計により、チッピングを抑制。
- Fine-grain WC (0.8 μm) with high TRS helps minimize breakage.采用高抗弯强度的细晶粒 WC（0.8 μm）基体，降低断裂风险。高抗折力の微粒子WC（0.8 μm）母材により、折損を抑制。
TiSiNPVD coatingPVD 涂层PVDコーティング
35°Helix angle螺旋角ねじれ角
4Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 0.8 | 10 | 91.8 | 3600 | 10.5 |
Diameter tolerance刃径公差刃径公差
| D size刃径刃径 | D tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| Ø0.3–6 | -0.005 ~ -0.015 |
| Ø8–12 | -0.010 ~ -0.025 |
| Ø14–20 | -0.015 ~ -0.030 |
Dimensions · Ø1–20 mm尺寸规格 · Ø1–20 mm寸法・Ø1–20 mmUnit: mm · Shank tolerance: h5单位：mm · 柄径公差：h5単位：mm・シャンク径公差：h5
| Diameter刃径刃径 | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|
| D | FL | OAL | h5 |
| 1 | 3 | 50 | 4 |
| 2 | 5 | 50 | 4 |
| 3 | 8 | 50 | 4 |
| 4 | 10 | 50 | 4 |
| 20 | 75 | 4 | |
| 25 | 100 | 4 | |
| 5 | 13 | 50 | 6 |
| 6 | 15 | 50 | 6 |
| 25 | 75 | 6 | |
| 30 | 100 | 6 | |
| 30 | 150 | 6 | |
| 8 | 20 | 60 | 8 |
| 25 | 75 | 8 | |
| 35 | 100 | 8 | |
| 40 | 150 | 8 |
| Diameter刃径刃径 | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|
| D | FL | OAL | h5 |
| 10 | 25 | 75 | 10 |
| 40 | 100 | 10 | |
| 50 | 150 | 10 | |
| 12 | 30 | 75 | 12 |
| 45 | 100 | 12 | |
| 60 | 150 | 12 | |
| 14 | 35 | 80 | 14 |
| 45 | 100 | 14 | |
| 60 | 150 | 14 | |
| 16 | 45 | 100 | 16 |
| 60 | 150 | 16 | |
| 18 | 45 | 100 | 18 |
| 60 | 150 | 18 | |
| 20 | 45 | 100 | 20 |
| 60 | 150 | 20 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
TiSiN · 35° · 2 FLUTES
KYTOOLS General Series End MillsKYTOOLS 通用系列立铣刀KYTOOLS 汎用シリーズ エンドミル
Square · 2F平底 · 2刃スクエア・2枚刃
◎ Pre-hardened / hardened steel ≤HRC55; ○ HRC55–65, alloy / tool / carbon steel.◎ 预硬钢、淬硬钢 ≤HRC55；○ HRC55–65、合金钢、工具钢、碳钢。◎ プリハードン鋼・焼入れ鋼 ≤HRC55；○ HRC55–65・合金鋼・工具鋼・炭素鋼。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ | ○ | ○ | ○ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- Si-based TiSiN PVD coating for good wear resistance.硅基 TiSiN PVD 涂层，具有良好的耐磨性。Si系TiSiN PVDコーティングにより、優れた耐摩耗性を実現。
- High-precision cutting-edge tolerance.高精度刃径公差。高精度な刃径公差。
- Reinforced cutting edges help prevent chipping.强化刃口设计，有助于防止崩刃。強化刃先設計により、チッピングを抑制。
- Fine-grain WC (0.8 μm) with high TRS helps minimize breakage.采用高抗弯强度的细晶粒 WC（0.8 μm）基体，降低断裂风险。高抗折力の微粒子WC（0.8 μm）母材により、折損を抑制。
TiSiNPVD coatingPVD 涂层PVDコーティング
35°Helix angle螺旋角ねじれ角
2Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 0.8 | 10 | 91.8 | 3600 | 10.5 |
Diameter tolerance刃径公差刃径公差
| D size刃径刃径 | D tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| Ø0.3–6 | -0.005 ~ -0.015 |
| Ø8–12 | -0.010 ~ -0.025 |
| Ø14–20 | -0.015 ~ -0.030 |
Dimensions · Ø1–20 mm尺寸规格 · Ø1–20 mm寸法・Ø1–20 mmUnit: mm · Shank tolerance: h5单位：mm · 柄径公差：h5単位：mm・シャンク径公差：h5
| Diameter刃径刃径 | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|
| D | FL | OAL | h5 |
| 1 | 3 | 50 | 4 |
| 2 | 5 | 50 | 4 |
| 3 | 8 | 50 | 4 |
| 4 | 10 | 50 | 4 |
| 20 | 75 | 4 | |
| 25 | 100 | 4 | |
| 5 | 13 | 50 | 6 |
| 6 | 15 | 50 | 6 |
| 25 | 75 | 6 | |
| 30 | 100 | 6 | |
| 30 | 150 | 6 | |
| 8 | 20 | 60 | 8 |
| 25 | 75 | 8 | |
| 35 | 100 | 8 | |
| 40 | 150 | 8 |
| Diameter刃径刃径 | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|
| D | FL | OAL | h5 |
| 10 | 25 | 75 | 10 |
| 40 | 100 | 10 | |
| 50 | 150 | 10 | |
| 12 | 30 | 75 | 12 |
| 45 | 100 | 12 | |
| 60 | 150 | 12 | |
| 14 | 35 | 80 | 14 |
| 45 | 100 | 14 | |
| 60 | 150 | 14 | |
| 16 | 45 | 100 | 16 |
| 60 | 150 | 16 | |
| 18 | 45 | 100 | 18 |
| 60 | 150 | 18 | |
| 20 | 45 | 100 | 20 |
| 60 | 150 | 20 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
TiSiN · 35° · 2 FLUTES
KYTOOLS General Series End MillsKYTOOLS 通用系列立铣刀KYTOOLS 汎用シリーズ エンドミル
Ball Nose · 2F球头 · 2刃ボール・2枚刃
◎ Pre-hardened / hardened steel ≤HRC55; ○ HRC55–65, alloy / tool / carbon steel.◎ 预硬钢、淬硬钢 ≤HRC55；○ HRC55–65、合金钢、工具钢、碳钢。◎ プリハードン鋼・焼入れ鋼 ≤HRC55；○ HRC55–65・合金鋼・工具鋼・炭素鋼。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ | ○ | ○ | ○ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- Si-based TiSiN PVD coating for good wear resistance.硅基 TiSiN PVD 涂层，具有良好的耐磨性。Si系TiSiN PVDコーティングにより、優れた耐摩耗性を実現。
- High-precision cutting-edge tolerance.高精度刃径公差。高精度な刃径公差。
- Reinforced cutting edges help prevent chipping.强化刃口设计，有助于防止崩刃。強化刃先設計により、チッピングを抑制。
- Fine-grain WC (0.8 μm) with high TRS helps minimize breakage.采用高抗弯强度的细晶粒 WC（0.8 μm）基体，降低断裂风险。高抗折力の微粒子WC（0.8 μm）母材により、折損を抑制。
TiSiNPVD coatingPVD 涂层PVDコーティング
35°Helix angle螺旋角ねじれ角
2Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 0.8 | 10 | 91.8 | 3600 | 10.5 |
D & R tolerance刃径与球头半径公差刃径・ボール半径公差
| D size刃径刃径 | D tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| Ø0.3–6 | -0.005 ~ -0.015 |
| Ø8–12 | -0.010 ~ -0.025 |
| Ø14–20 | -0.015 ~ -0.030 |
| R size半径半径 | R tolerance (mm)R公差 (mm)R公差 (mm) |
|---|---|
| R0.5–R2.5 | ±0.005 |
| R3–R10 | ±0.01 |
Dimensions · Ø1–20 mm尺寸规格 · Ø1–20 mm寸法・Ø1–20 mmUnit: mm · Shank tolerance: h5单位：mm · 柄径公差：h5単位：mm・シャンク径公差：h5
| Diameter D × R刃径 D × R刃径 D × R | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|
| D × R | FL | OAL | h5 |
| 1 × R0.5 | 3 | 50 | 4 |
| 2 × R1 | 5 | 50 | 4 |
| 3 × R1.5 | 8 | 50 | 4 |
| 4 × R2 | 10 | 50 | 4 |
| 20 | 75 | 4 | |
| 25 | 100 | 4 | |
| 5 × R2.5 | 13 | 50 | 6 |
| 6 × R3 | 15 | 50 | 6 |
| 25 | 75 | 6 | |
| 30 | 100 | 6 | |
| 30 | 150 | 6 | |
| 8 × R4 | 20 | 60 | 8 |
| 25 | 75 | 8 | |
| 35 | 100 | 8 | |
| 40 | 150 | 8 |
| Diameter D × R刃径 D × R刃径 D × R | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|
| D × R | FL | OAL | h5 |
| 10 × R5 | 25 | 75 | 10 |
| 40 | 100 | 10 | |
| 50 | 150 | 10 | |
| 12 × R6 | 30 | 75 | 12 |
| 45 | 100 | 12 | |
| 60 | 150 | 12 | |
| 14 × R7 | 35 | 80 | 14 |
| 45 | 100 | 14 | |
| 60 | 150 | 14 | |
| 16 × R8 | 45 | 100 | 16 |
| 60 | 150 | 16 | |
| 18 × R9 | 45 | 100 | 18 |
| 60 | 150 | 18 | |
| 20 × R10 | 45 | 100 | 20 |
| 60 | 150 | 20 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
TiSiN · 35° · 4 FLUTES
KYTOOLS General Series End MillsKYTOOLS 通用系列立铣刀KYTOOLS 汎用シリーズ エンドミル
Corner Radius · 4F圆角 · 4刃ラジアス・4枚刃
◎ Pre-hardened / hardened steel ≤HRC55; ○ HRC55–65, alloy / tool / carbon steel.◎ 预硬钢、淬硬钢 ≤HRC55；○ HRC55–65、合金钢、工具钢、碳钢。◎ プリハードン鋼・焼入れ鋼 ≤HRC55；○ HRC55–65・合金鋼・工具鋼・炭素鋼。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ | ○ | ○ | ○ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- Si-based TiSiN PVD coating for good wear resistance.硅基 TiSiN PVD 涂层，具有良好的耐磨性。Si系TiSiN PVDコーティングにより、優れた耐摩耗性を実現。
- High-precision cutting-edge tolerance.高精度刃径公差。高精度な刃径公差。
- Reinforced cutting edges help prevent chipping.强化刃口设计，有助于防止崩刃。強化刃先設計により、チッピングを抑制。
- Fine-grain WC (0.8 μm) with high TRS helps minimize breakage.采用高抗弯强度的细晶粒 WC（0.8 μm）基体，降低断裂风险。高抗折力の微粒子WC（0.8 μm）母材により、折損を抑制。
TiSiNPVD coatingPVD 涂层PVDコーティング
35°Helix angle螺旋角ねじれ角
4Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 0.8 | 10 | 91.8 | 3600 | 10.5 |
D & R tolerance刃径与圆角半径公差刃径・コーナ半径公差
| D size刃径刃径 | D tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| Ø0.3–6 | -0.005 ~ -0.015 |
| Ø8–12 | -0.010 ~ -0.025 |
| Ø14–20 | -0.015 ~ -0.030 |
| R size半径半径 | R tolerance (mm)R公差 (mm)R公差 (mm) |
|---|---|
| R0.02–R0.5 | ±0.005 |
| R1–R1.5 | ±0.01 |
| R2–R5 | ±0.015 |
Dimensions · Recommended R options尺寸规格 · 推荐 R 选项寸法・推奨RオプションUnit: mm · Shank tolerance: h5单位：mm · 柄径公差：h5単位：mm・シャンク径公差：h5
| Diameter刃径刃径 | Corner radius圆角半径コーナ半径 | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| D | R | FL | OAL | h5 |
| 1 | R0.2 | 3 | 50 | 4 |
| 2 | R0.2 / R0.5 | 5 | 50 | 4 |
| 3 | R0.2 / R0.5 | 8 | 50 | 4 |
| 4 | R0.2 / R0.5 / R1.0 | 10 | 50 | 4 |
| 20 | 75 | 4 | ||
| 25 | 100 | 4 | ||
| 5 | R0.2 / R0.5 / R1.0 | 13 | 50 | 6 |
| 6 | R0.2 / R0.5 / R1.0 | 15 | 50 | 6 |
| 25 | 75 | 6 | ||
| 30 | 100 | 6 | ||
| 30 | 150 | 6 | ||
| 8 | R0.2 / R0.5 / R1.0 / R2.0 | 20 | 60 | 8 |
| 25 | 75 | 8 | ||
| 35 | 100 | 8 | ||
| 40 | 150 | 8 |
| Diameter刃径刃径 | Corner radius圆角半径コーナ半径 | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| D | R | FL | OAL | h5 |
| 10 | R0.5 / R1.0 / R2.0 / R3.0 | 25 | 75 | 10 |
| 40 | 100 | 10 | ||
| 50 | 150 | 10 | ||
| 12 | R0.5 / R1.0 / R2.0 / R3.0 | 30 | 75 | 12 |
| 45 | 100 | 12 | ||
| 60 | 150 | 12 | ||
| 14 | R0.5 / R1.0 / R2.0 | 35 | 80 | 14 |
| 45 | 100 | 14 | ||
| 60 | 150 | 14 | ||
| 16 | R0.5 / R1.0 / R2.0 | 45 | 100 | 16 |
| 60 | 150 | 16 | ||
| 18 | R0.5 / R1.0 / R2.0 | 45 | 100 | 18 |
| 60 | 150 | 18 | ||
| 20 | R0.5 / R1.0 / R2.0 | 45 | 100 | 20 |
| 60 | 150 | 20 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
TiSiN · 35° · 2 FLUTES
KYTOOLS General Series End MillsKYTOOLS 通用系列立铣刀KYTOOLS 汎用シリーズ エンドミル
Long Neck Ball Nose · 2F长颈球头 · 2刃ロングネックボール・2枚刃
◎ Pre-hardened / hardened steel ≤HRC55; ○ HRC55–65, alloy / tool / carbon steel.◎ 预硬钢、淬硬钢 ≤HRC55；○ HRC55–65、合金钢、工具钢、碳钢。◎ プリハードン鋼・焼入れ鋼 ≤HRC55；○ HRC55–65・合金鋼・工具鋼・炭素鋼。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ | ○ | ○ | ○ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- Si-based TiSiN PVD coating for good wear resistance.硅基 TiSiN PVD 涂层，具有良好的耐磨性。Si系TiSiN PVDコーティングにより、優れた耐摩耗性を実現。
- High-precision cutting-edge tolerance.高精度刃径公差。高精度な刃径公差。
- Reinforced cutting edges help prevent chipping.强化刃口设计，有助于防止崩刃。強化刃先設計により、チッピングを抑制。
- Fine-grain WC (0.8 μm) with high TRS helps minimize breakage.采用高抗弯强度的细晶粒 WC（0.8 μm）基体，降低断裂风险。高抗折力の微粒子WC（0.8 μm）母材により、折損を抑制。
TiSiNPVD coatingPVD 涂层PVDコーティング
35°Helix angle螺旋角ねじれ角
2Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 0.8 | 10 | 91.8 | 3600 | 10.5 |
D & R tolerance刃径与球头半径公差刃径・ボール半径公差
| D size刃径刃径 | D tolerance (mm)D公差 (mm)D公差 (mm) |
|---|---|
| Ø0.3–6 | -0.005 ~ -0.015 |
| R size半径半径 | R tolerance (mm)R公差 (mm)R公差 (mm) |
|---|---|
| R0.5–R2.5 | ±0.005 |
Dimensions · Ø0.6–5 mm尺寸规格 · Ø0.6–5 mm寸法・Ø0.6–5 mmUnit: mm · Shank tolerance: h6 · R = D/2单位：mm · 柄径公差：h6 · R = D/2単位：mm・シャンク径公差：h6・R = D/2
| Diameter刃径刃径 | Ball radius球头半径ボール半径 | Flute length刃长刃長 | Neck length颈长首下長 | Neck diameter颈径首径 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|---|---|
| D | R | FL | L2 | D2 | OAL | h6 |
| 0.6 | R0.3 | 0.5 | 3 / 4 | 0.55 | 50 | 4 |
| 0.8 | R0.4 | 0.7 | 4 / 6 | 0.75 | 50 | 4 |
| 1 | R0.5 | 0.9 | 4 / 6 / 8 | 0.9 | 50 / 60 | 4 |
| 1.5 | R0.75 | 1.2 | 6 / 8 | 1.4 | 50 / 60 | 4 |
| 2 | R1 | 1.6 | 8 / 10 | 1.9 | 50 / 60 | 4 |
| 3 | R1.5 | 2.4 | 10 / 12 / 16 | 2.9 | 60 | 6 |
| 4 | R2 | 3.2 | 12 / 16 | 3.9 | 60 | 6 |
| 25 | 75 | |||||
| 5 | R2.5 | 4 | 16 | 4.8 | 60 / 75 | 6 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
45° · 3 & 4 & 5 FLUTES
KYTOOLS General Series End MillsKYTOOLS 通用系列立铣刀KYTOOLS 汎用シリーズ エンドミル
Roughing · 3, 4 & 5F粗加工 · 3／4／5刃ラフィング・3・4・5枚刃
◎ Pre-hardened / hardened steel ≤HRC55; ○ HRC55–65, alloy / tool / carbon steel.◎ 预硬钢、淬硬钢 ≤HRC55；○ HRC55–65、合金钢、工具钢、碳钢。◎ プリハードン鋼・焼入れ鋼 ≤HRC55；○ HRC55–65・合金鋼・工具鋼・炭素鋼。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ | ○ | ○ | ○ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- Si-based TiSiN PVD coating for good wear resistance.硅基 TiSiN PVD 涂层，具有良好的耐磨性。Si系TiSiN PVDコーティングにより、優れた耐摩耗性を実現。
- High-precision cutting-edge tolerance.高精度刃径公差。高精度な刃径公差。
- Reinforced cutting edges help prevent chipping.强化刃口设计，有助于防止崩刃。強化刃先設計により、チッピングを抑制。
- Fine-grain WC (0.8 μm) with high TRS helps minimize breakage.采用高抗弯强度的细晶粒 WC（0.8 μm）基体，降低断裂风险。高抗折力の微粒子WC（0.8 μm）母材により、折損を抑制。
TiSiNPVD coatingPVD 涂层PVDコーティング
45°Helix angle螺旋角ねじれ角
3 & 4 & 5Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 0.8 | 10 | 91.8 | 3600 | 10.5 |
D & R tolerance刃径与圆角半径公差刃径・コーナ半径公差
| D size刃径刃径 | D tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| Ø0.3–6 | -0.005 ~ -0.015 |
| Ø8–12 | -0.010 ~ -0.025 |
| Ø14–20 | -0.015 ~ -0.030 |
| R size半径半径 | R tolerance (mm)R公差 (mm)R公差 (mm) |
|---|---|
| R0.02–R0.5 | ±0.005 |
| R1–R1.5 | ±0.01 |
| R2–R5 | ±0.015 |
Dimensions · Ø4–20 mm尺寸规格 · Ø4–20 mm寸法・Ø4–20 mmUnit: mm · Shank tolerance: h5单位：mm · 柄径公差：h5単位：mm・シャンク径公差：h5
| Diameter刃径刃径 | Corner radius圆角半径コーナ半径 | Flutes刃数刃数 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|---|---|
| D | R | F | FL | L2 | OAL | h5 |
| 4 | R0.2 | 3 | 10 | — | 50 | 6 |
| 6 | R0.2 | 4 | 10 | 20 | 60 | 6 |
| R0.5 | 4 | 13 | — | 60 | 6 | |
| 8 | R0.2 | 4 | 12 | 25 | 70 | 8 |
| R1 | 4 | 19 | — | 70 | 8 | |
| 10 | R0.3 | 4 | 15 | 30 | 75 | 10 |
| R1 | 4 | 22 | — | 75 | 10 | |
| 12 | R0.3 | 4 | 20 | 35 | 80 | 12 |
| R1 | 4 | 26 | — | 80 | 12 | |
| 16 | R0.5 | 5 | 32 | — | 100 | 16 |
| R1.5 | 5 | 32 | — | 100 | 16 | |
| 20 | R0.5 | 5 | 38 | — | 100 | 20 |
| R2 | 5 | 38 | — | 100 | 20 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
Explore Hard Series
Choose a subfamily to view its features, dimensions and ordering details.
Square · 4-Flute
TiSiN · 30° · 4 FLUTES
View specifications →
Square · 2-Flute
TiSiN · 30° · 2 FLUTES
View specifications →
Square · 6-Flute
TiSiN · 45° · 6 FLUTES
View specifications →
Ball Nose · 2-Flute
TiSiN · 30° · 2 FLUTES
View specifications →
Corner Radius · 4-Flute
TiSiN · 30° · 4 FLUTES
View specifications →
Roughing · 3/4/5-Flute
45° · 3 & 4 & 5 FLUTES
View specifications →TiSiN · 30° · 4 FLUTES
KYTOOLS Hard Series End MillsKYTOOLS 硬钢系列立铣刀KYTOOLS 硬鋼シリーズ エンドミル
Square · 4F平底 · 4刃スクエア・4枚刃
Pre-hardened / hardened steels HRC50–65; alloy/tool steels, titanium, copper, carbon steel, graphite.预硬钢／淬硬钢 HRC50–65；合金钢、工具钢、钛合金、铜、碳钢、石墨。プリハードン鋼・焼入れ鋼 HRC50–65、合金工具鋼、Ti合金、銅、炭素鋼、黒鉛。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ | ○ | ○ | ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- Good wear resistance by Si-based PVD coating.硅基 PVD 涂层，具有良好的耐磨性。Si系PVDコーティングにより、優れた耐摩耗性を実現。
- High-precision cutting-edge tolerance.高精度刃径公差。高精度な刃径公差。
- Reinforced edge design helps prevent chipping.强化刃口设计，有助于防止崩刃。強化刃先設計により、チッピングを抑制。
- Fine-grain WC (0.3 μm) with high TRS helps minimize breakage.采用高抗弯强度的细晶粒 WC（0.3 μm）基体，降低断裂风险。高抗折力の微粒子WC（0.3 μm）母材により、折損を抑制。
TiSiNPVD coatingPVD 涂层PVDコーティング
30°Helix angle螺旋角ねじれ角
4Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 0.3 | 9 | 93.8 | 3800 | 9.2 |
Diameter tolerance刃径公差刃径公差
| D size刃径刃径 | D tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| Ø0.3–6 | -0.005 ~ -0.015 |
| Ø8–12 | -0.010 ~ -0.025 |
| Ø14–20 | -0.015 ~ -0.030 |
Dimensions · Ø1–20 mm尺寸规格 · Ø1–20 mm寸法・Ø1–20 mmUnit: mm · Shank tolerance: h5单位：mm · 柄径公差：h5単位：mm・シャンク径公差：h5
| Diameter刃径刃径 | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|
| D | FL | OAL | h5 |
| 1 | 3 | 50 | 4 |
| 2 | 5 | 50 | 4 |
| 3 | 8 | 50 | 4 |
| 4 | 10 | 50 | 4 |
| 20 | 75 | 4 | |
| 25 | 100 | 4 | |
| 5 | 13 | 50 | 6 |
| 6 | 15 | 50 | 6 |
| 25 | 75 | 6 | |
| 30 | 100 | 6 | |
| 30 | 150 | 6 | |
| 8 | 20 | 60 | 8 |
| 25 | 75 | 8 | |
| 35 | 100 | 8 | |
| 40 | 150 | 8 |
| Diameter刃径刃径 | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|
| D | FL | OAL | h5 |
| 10 | 25 | 75 | 10 |
| 40 | 100 | 10 | |
| 50 | 150 | 10 | |
| 12 | 30 | 75 | 12 |
| 45 | 100 | 12 | |
| 60 | 150 | 12 | |
| 14 | 35 | 80 | 14 |
| 45 | 100 | 14 | |
| 60 | 150 | 14 | |
| 16 | 45 | 100 | 16 |
| 60 | 150 | 16 | |
| 18 | 45 | 100 | 18 |
| 60 | 150 | 18 | |
| 20 | 45 | 100 | 20 |
| 60 | 150 | 20 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
TiSiN · 30° · 2 FLUTES
KYTOOLS Hard Series End MillsKYTOOLS 硬钢系列立铣刀KYTOOLS 硬鋼シリーズ エンドミル
Square · 2F平底 · 2刃スクエア・2枚刃
Pre-hardened / hardened steels HRC50–65; alloy/tool steels, titanium, copper, carbon steel, graphite.预硬钢／淬硬钢 HRC50–65；合金钢、工具钢、钛合金、铜、碳钢、石墨。プリハードン鋼・焼入れ鋼 HRC50–65、合金工具鋼、Ti合金、銅、炭素鋼、黒鉛。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ | ○ | ○ | ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- Good wear resistance by Si-based PVD coating.硅基 PVD 涂层，具有良好的耐磨性。Si系PVDコーティングにより、優れた耐摩耗性を実現。
- High-precision cutting-edge tolerance.高精度刃径公差。高精度な刃径公差。
- Reinforced edge design helps prevent chipping.强化刃口设计，有助于防止崩刃。強化刃先設計により、チッピングを抑制。
- Fine-grain WC (0.3 μm) with high TRS helps minimize breakage.采用高抗弯强度的细晶粒 WC（0.3 μm）基体，降低断裂风险。高抗折力の微粒子WC（0.3 μm）母材により、折損を抑制。
TiSiNPVD coatingPVD 涂层PVDコーティング
30°Helix angle螺旋角ねじれ角
2Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 0.3 | 9 | 93.8 | 3800 | 9.2 |
Diameter tolerance刃径公差刃径公差
| D size刃径刃径 | D tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| Ø0.3–6 | -0.005 ~ -0.015 |
| Ø8–12 | -0.010 ~ -0.025 |
| Ø14–20 | -0.015 ~ -0.030 |
Dimensions · Ø1–20 mm尺寸规格 · Ø1–20 mm寸法・Ø1–20 mmUnit: mm · Shank tolerance: h5单位：mm · 柄径公差：h5単位：mm・シャンク径公差：h5
| Diameter刃径刃径 | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|
| D | FL | OAL | h5 |
| 1 | 3 | 50 | 4 |
| 2 | 5 | 50 | 4 |
| 3 | 8 | 50 | 4 |
| 4 | 10 | 50 | 4 |
| 20 | 75 | 4 | |
| 25 | 100 | 4 | |
| 5 | 13 | 50 | 6 |
| 6 | 15 | 50 | 6 |
| 25 | 75 | 6 | |
| 30 | 100 | 6 | |
| 30 | 150 | 6 | |
| 8 | 20 | 60 | 8 |
| 25 | 75 | 8 | |
| 35 | 100 | 8 | |
| 40 | 150 | 8 |
| Diameter刃径刃径 | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|
| D | FL | OAL | h5 |
| 10 | 25 | 75 | 10 |
| 40 | 100 | 10 | |
| 50 | 150 | 10 | |
| 12 | 30 | 75 | 12 |
| 45 | 100 | 12 | |
| 60 | 150 | 12 | |
| 14 | 35 | 80 | 14 |
| 45 | 100 | 14 | |
| 60 | 150 | 14 | |
| 16 | 45 | 100 | 16 |
| 60 | 150 | 16 | |
| 18 | 45 | 100 | 18 |
| 60 | 150 | 18 | |
| 20 | 45 | 100 | 20 |
| 60 | 150 | 20 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
TiSiN · 45° · 6 FLUTES
KYTOOLS Hard Series End MillsKYTOOLS 硬钢系列立铣刀KYTOOLS 硬鋼シリーズ エンドミル
Square · 6F平底 · 6刃スクエア・6枚刃
◎ Pre-hardened / hardened steel ≤HRC55, HRC55–65, alloy tool steel; ○ Carbon steel.◎ 预硬钢、淬硬钢 ≤HRC55、HRC55–65、合金工具钢；○ 碳钢。◎ プリハードン鋼・焼入れ鋼 ≤HRC55・HRC55–65・合金工具鋼；○ 炭素鋼。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ | ○ | ○ | ○ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- Good wear resistance by Si-based PVD coating.硅基 PVD 涂层，具有良好的耐磨性。Si系PVDコーティングにより、優れた耐摩耗性を実現。
- Precise run-out and tolerance for finish machining.精确控制径向跳动与公差，适用于精加工。高精度な振れと寸法公差で、仕上げ加工に対応。
- Reinforced edge design helps prevent chipping.强化刃口设计，有助于防止崩刃。強化刃先設計により、チッピングを抑制。
- 45° helix design for high-speed, high-feed machining.45° 螺旋角设计，适用于高速、高进给加工。45°ねじれ角設計により、高速・高送り加工に対応。
TiSiNPVD coatingPVD 涂层PVDコーティング
45°Helix angle螺旋角ねじれ角
6Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 0.8 | 10 | 91.8 | 3600 | 10.5 |
Diameter tolerance刃径公差刃径公差
| D size刃径刃径 | D tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| Ø0.3–6 | -0.005 ~ -0.015 |
| Ø8–12 | -0.010 ~ -0.025 |
| Ø14–20 | -0.015 ~ -0.030 |
Dimensions · Ø1–20 mm尺寸规格 · Ø1–20 mm寸法・Ø1–20 mmUnit: mm · Shank tolerance: h5单位：mm · 柄径公差：h5単位：mm・シャンク径公差：h5
| Diameter刃径刃径 | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|
| D | FL | OAL | h5 |
| 1 | 3 | 50 | 4 |
| 2 | 5 | 50 | 4 |
| 3 | 8 | 50 | 4 |
| 4 | 10 | 50 | 4 |
| 20 | 75 | 4 | |
| 25 | 100 | 4 | |
| 5 | 13 | 50 | 6 |
| 6 | 15 | 50 | 6 |
| 25 | 75 | 6 | |
| 30 | 100 | 6 | |
| 30 | 150 | 6 | |
| 8 | 20 | 60 | 8 |
| 25 | 75 | 8 | |
| 35 | 100 | 8 | |
| 40 | 150 | 8 |
| Diameter刃径刃径 | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|
| D | FL | OAL | h5 |
| 10 | 25 | 75 | 10 |
| 40 | 100 | 10 | |
| 50 | 150 | 10 | |
| 12 | 30 | 75 | 12 |
| 45 | 100 | 12 | |
| 60 | 150 | 12 | |
| 14 | 35 | 80 | 14 |
| 45 | 100 | 14 | |
| 60 | 150 | 14 | |
| 16 | 45 | 100 | 16 |
| 60 | 150 | 16 | |
| 18 | 45 | 100 | 18 |
| 60 | 150 | 18 | |
| 20 | 45 | 100 | 20 |
| 60 | 150 | 20 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
TiSiN · 30° · 2 FLUTES
KYTOOLS Hard Series End MillsKYTOOLS 硬钢系列立铣刀KYTOOLS 硬鋼シリーズ エンドミル
Ball Nose · 2F球头 · 2刃ボール・2枚刃
Pre-hardened / hardened steels HRC50–65; alloy/tool steels, titanium, copper, carbon steel, graphite.预硬钢／淬硬钢 HRC50–65；合金钢、工具钢、钛合金、铜、碳钢、石墨。プリハードン鋼・焼入れ鋼 HRC50–65、合金工具鋼、Ti合金、銅、炭素鋼、黒鉛。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ | ○ | ○ | ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- Good wear resistance by Si-based PVD coating.硅基 PVD 涂层，具有良好的耐磨性。Si系PVDコーティングにより、優れた耐摩耗性を実現。
- High-precision cutting-edge tolerance.高精度刃径公差。高精度な刃径公差。
- Reinforced edge design helps prevent chipping.强化刃口设计，有助于防止崩刃。強化刃先設計により、チッピングを抑制。
- Fine-grain WC (0.3 μm) with high TRS helps minimize breakage.采用高抗弯强度的细晶粒 WC（0.3 μm）基体，降低断裂风险。高抗折力の微粒子WC（0.3 μm）母材により、折損を抑制。
TiSiNPVD coatingPVD 涂层PVDコーティング
30°Helix angle螺旋角ねじれ角
2Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 0.3 | 9 | 93.8 | 3800 | 9.2 |
D & R tolerance刃径与球头半径公差刃径・ボール半径公差
| D size刃径刃径 | D tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| Ø0.3–6 | -0.005 ~ -0.015 |
| Ø8–12 | -0.010 ~ -0.025 |
| Ø14–20 | -0.015 ~ -0.030 |
| R size半径半径 | R tolerance (mm)R公差 (mm)R公差 (mm) |
|---|---|
| R0.5–R2.5 | ±0.005 |
| R3–R10 | ±0.01 |
Dimensions · Ø1–20 mm尺寸规格 · Ø1–20 mm寸法・Ø1–20 mmUnit: mm · Shank tolerance: h5单位：mm · 柄径公差：h5単位：mm・シャンク径公差：h5
| Diameter D × R刃径 D × R刃径 D × R | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|
| D × R | FL | OAL | h5 |
| 1 × R0.5 | 3 | 50 | 4 |
| 2 × R1 | 5 | 50 | 4 |
| 3 × R1.5 | 8 | 50 | 4 |
| 4 × R2 | 10 | 50 | 4 |
| 20 | 75 | 4 | |
| 25 | 100 | 4 | |
| 5 × R2.5 | 13 | 50 | 6 |
| 6 × R3 | 15 | 50 | 6 |
| 25 | 75 | 6 | |
| 30 | 100 | 6 | |
| 30 | 150 | 6 | |
| 8 × R4 | 20 | 60 | 8 |
| 25 | 75 | 8 | |
| 35 | 100 | 8 | |
| 40 | 150 | 8 |
| Diameter D × R刃径 D × R刃径 D × R | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|
| D × R | FL | OAL | h5 |
| 10 × R5 | 25 | 75 | 10 |
| 40 | 100 | 10 | |
| 50 | 150 | 10 | |
| 12 × R6 | 30 | 75 | 12 |
| 45 | 100 | 12 | |
| 60 | 150 | 12 | |
| 14 × R7 | 35 | 80 | 14 |
| 45 | 100 | 14 | |
| 60 | 150 | 14 | |
| 16 × R8 | 45 | 100 | 16 |
| 60 | 150 | 16 | |
| 18 × R9 | 45 | 100 | 18 |
| 60 | 150 | 18 | |
| 20 × R10 | 45 | 100 | 20 |
| 60 | 150 | 20 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
TiSiN · 30° · 4 FLUTES
KYTOOLS Hard Series End MillsKYTOOLS 硬钢系列立铣刀KYTOOLS 硬鋼シリーズ エンドミル
Corner Radius · 4F圆角 · 4刃ラジアス・4枚刃
Pre-hardened / hardened steels HRC50–65; alloy/tool steels, titanium, copper, carbon steel, graphite.预硬钢／淬硬钢 HRC50–65；合金钢、工具钢、钛合金、铜、碳钢、石墨。プリハードン鋼・焼入れ鋼 HRC50–65、合金工具鋼、Ti合金、銅、炭素鋼、黒鉛。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ | ○ | ○ | ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- Good wear resistance by Si-based PVD coating.硅基 PVD 涂层，具有良好的耐磨性。Si系PVDコーティングにより、優れた耐摩耗性を実現。
- High-precision cutting-edge tolerance.高精度刃径公差。高精度な刃径公差。
- Reinforced edge design helps prevent chipping.强化刃口设计，有助于防止崩刃。強化刃先設計により、チッピングを抑制。
- Fine-grain WC (0.3 μm) with high TRS helps minimize breakage.采用高抗弯强度的细晶粒 WC（0.3 μm）基体，降低断裂风险。高抗折力の微粒子WC（0.3 μm）母材により、折損を抑制。
TiSiNPVD coatingPVD 涂层PVDコーティング
30°Helix angle螺旋角ねじれ角
4Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 0.3 | 9 | 93.8 | 3800 | 9.2 |
D & R tolerance刃径与圆角半径公差刃径・コーナ半径公差
| D size刃径刃径 | D tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| Ø0.3–6 | -0.005 ~ -0.015 |
| Ø8–12 | -0.010 ~ -0.025 |
| Ø14–20 | -0.015 ~ -0.030 |
| R size半径半径 | R tolerance (mm)R公差 (mm)R公差 (mm) |
|---|---|
| R0.02–R0.5 | ±0.005 |
| R1–R1.5 | ±0.01 |
| R2–R5 | ±0.015 |
Dimensions · Recommended R options尺寸规格 · 推荐 R 选项寸法・推奨RオプションUnit: mm · Shank tolerance: h5单位：mm · 柄径公差：h5単位：mm・シャンク径公差：h5
| Diameter刃径刃径 | Corner radius圆角半径コーナ半径 | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| D | R | FL | OAL | h5 |
| 1 | R0.2 | 3 | 50 | 4 |
| 2 | R0.2 / R0.5 | 5 | 50 | 4 |
| 3 | R0.2 / R0.5 | 8 | 50 | 4 |
| 4 | R0.2 / R0.5 / R1.0 | 10 | 50 | 4 |
| 20 | 75 | 4 | ||
| 25 | 100 | 4 | ||
| 5 | R0.2 / R0.5 / R1.0 | 13 | 50 | 6 |
| 6 | R0.2 / R0.5 / R1.0 | 15 | 50 | 6 |
| 25 | 75 | 6 | ||
| 30 | 100 | 6 | ||
| 30 | 150 | 6 | ||
| 8 | R0.2 / R0.5 / R1.0 / R2.0 | 20 | 60 | 8 |
| 25 | 75 | 8 | ||
| 35 | 100 | 8 | ||
| 40 | 150 | 8 |
| Diameter刃径刃径 | Corner radius圆角半径コーナ半径 | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| D | R | FL | OAL | h5 |
| 10 | R0.5 / R1.0 / R2.0 / R3.0 | 25 | 75 | 10 |
| 40 | 100 | 10 | ||
| 50 | 150 | 10 | ||
| 12 | R0.5 / R1.0 / R2.0 / R3.0 | 30 | 75 | 12 |
| 45 | 100 | 12 | ||
| 60 | 150 | 12 | ||
| 14 | R0.5 / R1.0 / R2.0 | 35 | 80 | 14 |
| 45 | 100 | 14 | ||
| 60 | 150 | 14 | ||
| 16 | R0.5 / R1.0 / R2.0 | 45 | 100 | 16 |
| 60 | 150 | 16 | ||
| 18 | R0.5 / R1.0 / R2.0 | 45 | 100 | 18 |
| 60 | 150 | 18 | ||
| 20 | R0.5 / R1.0 / R2.0 | 45 | 100 | 20 |
| 60 | 150 | 20 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
45° · 3 & 4 & 5 FLUTES
KYTOOLS Hard Series End MillsKYTOOLS 硬钢系列立铣刀KYTOOLS 硬鋼シリーズ エンドミル
Roughing · 3, 4 & 5F粗加工 · 3／4／5刃ラフィング・3・4・5枚刃
Pre-hardened / hardened steels HRC50–65; alloy/tool steels, titanium, copper, carbon steel, graphite.预硬钢／淬硬钢 HRC50–65；合金钢、工具钢、钛合金、铜、碳钢、石墨。プリハードン鋼・焼入れ鋼 HRC50–65、合金工具鋼、Ti合金、銅、炭素鋼、黒鉛。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ | ○ | ○ | ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- Good wear resistance by Si-based PVD coating.硅基 PVD 涂层，具有良好的耐磨性。Si系PVDコーティングにより、優れた耐摩耗性を実現。
- High-precision cutting-edge tolerance.高精度刃径公差。高精度な刃径公差。
- Reinforced edge design helps prevent chipping.强化刃口设计，有助于防止崩刃。強化刃先設計により、チッピングを抑制。
- Fine-grain WC (0.3 μm) with high TRS helps minimize breakage.采用高抗弯强度的细晶粒 WC（0.3 μm）基体，降低断裂风险。高抗折力の微粒子WC（0.3 μm）母材により、折損を抑制。
TiSiNPVD coatingPVD 涂层PVDコーティング
45°Helix angle螺旋角ねじれ角
3 & 4 & 5Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 0.3 | 9 | 93.8 | 3800 | 9.2 |
D & R tolerance刃径与圆角半径公差刃径・コーナ半径公差
| D size刃径刃径 | D tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| Ø0.3–6 | -0.005 ~ -0.015 |
| Ø8–12 | -0.010 ~ -0.025 |
| Ø14–20 | -0.015 ~ -0.030 |
| R size半径半径 | R tolerance (mm)R公差 (mm)R公差 (mm) |
|---|---|
| R0.02–R0.5 | ±0.005 |
| R1–R1.5 | ±0.01 |
| R2–R5 | ±0.015 |
Dimensions · Ø4–20 mm尺寸规格 · Ø4–20 mm寸法・Ø4–20 mmUnit: mm · Shank tolerance: h5单位：mm · 柄径公差：h5単位：mm・シャンク径公差：h5
| Diameter刃径刃径 | Corner radius圆角半径コーナ半径 | Flutes刃数刃数 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|---|---|
| D | R | F | FL | L2 | OAL | h5 |
| 4 | R0.2 | 3 | 10 | — | 50 | 6 |
| 6 | R0.2 | 4 | 10 | 20 | 60 | 6 |
| R0.5 | 4 | 13 | — | 60 | 6 | |
| 8 | R0.2 | 4 | 12 | 25 | 70 | 8 |
| R1 | 4 | 19 | — | 70 | 8 | |
| 10 | R0.3 | 4 | 15 | 30 | 75 | 10 |
| R1 | 4 | 22 | — | 75 | 10 | |
| 12 | R0.3 | 4 | 20 | 35 | 80 | 12 |
| R1 | 4 | 26 | — | 80 | 12 | |
| 16 | R0.5 | 5 | 32 | — | 100 | 16 |
| R1.5 | 5 | 32 | — | 100 | 16 | |
| 20 | R0.5 | 5 | 38 | — | 100 | 20 |
| R2 | 5 | 38 | — | 100 | 20 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
Explore SUS & Titanium Series
Choose a subfamily to view its features, dimensions and ordering details.
Square · 4-Flute
ZrN · 42° · 4 FLUTES
View specifications →
Ball Nose · 2-Flute
ZrN · 45° · 2 FLUTES
View specifications →
Corner Radius · 4-Flute
ZrN · 42° · 4 FLUTES
View specifications →
Roughing · 3/4/5-Flute
ZrN · 45° · 3 & 4 & 5 FLUTES
View specifications →ZrN · 42° · 4 FLUTES
KYTOOLS SUS & Titanium Series End MillsKYTOOLS 不锈钢与钛合金系列立铣刀KYTOOLS SUS・チタンシリーズ エンドミル
Square · 4F平底 · 4刃スクエア・4枚刃
SUS, Ti/Ni alloys, Inconel, alloy steels; pre-hardened/hardened steel <HRC55, copper & carbon steel.不锈钢、Ti／Ni 基合金、Inconel、合金钢；预硬钢／淬硬钢 <HRC55、铜及碳钢。SUS・Ti／Ni基合金・インコネル・合金鋼；焼入れ鋼 <HRC55・銅・炭素鋼。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ○ | ◎ | ○ | ◎ | ○ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for alloy steels, SUS, Ti/Ni-base alloys and Inconel.适用于合金钢、不锈钢、Ti／Ni 基合金及 Inconel 的立铣刀。合金鋼・ステンレス鋼・Ti／Ni基合金・インコネル用エンドミル。
- ZrN coating improves wear resistance and reduces cutting-edge stress in various applications.ZrN 涂层提高耐磨性，并降低多种加工应用中的刃口应力。ZrNコーティングで耐摩耗性を高め、多様な加工で刃先応力を低減。
- Strong design helps protect against chattering.高刚性设计，有助于抑制颤振。高剛性設計により、びびり振動を抑制。
- Fine-grain WC with high TRS helps minimize fracture at high feed rates.高抗弯强度细晶粒 WC 基体，降低高进给加工中的断裂风险。高抗折力の微粒子WC母材により、高送り加工時の折損を抑制。
ZrNPVD coatingPVD 涂层PVDコーティング
42°Helix angle螺旋角ねじれ角
4Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 0.6 | 10 | 92.3 | 3800 | 10.2 |
Diameter tolerance刃径公差刃径公差
| D size刃径刃径 | D tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| Ø0.3–6 | -0.005 ~ -0.015 |
| Ø8–12 | -0.010 ~ -0.025 |
| Ø14–20 | -0.015 ~ -0.030 |
Dimensions · Ø1–20 mm尺寸规格 · Ø1–20 mm寸法・Ø1–20 mmUnit: mm · Shank tolerance: h5单位：mm · 柄径公差：h5単位：mm・シャンク径公差：h5
| Diameter刃径刃径 | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|
| D | FL | OAL | h5 |
| 1 | 3 | 50 | 4 |
| 2 | 5 | 50 | 4 |
| 3 | 8 | 50 | 4 |
| 4 | 10 | 50 | 4 |
| 20 | 75 | 4 | |
| 25 | 100 | 4 | |
| 5 | 13 | 50 | 6 |
| 6 | 15 | 50 | 6 |
| 25 | 75 | 6 | |
| 30 | 100 | 6 | |
| 30 | 150 | 6 | |
| 8 | 20 | 60 | 8 |
| 25 | 75 | 8 | |
| 35 | 100 | 8 | |
| 40 | 150 | 8 |
| Diameter刃径刃径 | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|
| D | FL | OAL | h5 |
| 10 | 25 | 75 | 10 |
| 40 | 100 | 10 | |
| 50 | 150 | 10 | |
| 12 | 30 | 75 | 12 |
| 45 | 100 | 12 | |
| 60 | 150 | 12 | |
| 14 | 35 | 80 | 14 |
| 45 | 100 | 14 | |
| 60 | 150 | 14 | |
| 16 | 45 | 100 | 16 |
| 60 | 150 | 16 | |
| 18 | 45 | 100 | 18 |
| 60 | 150 | 18 | |
| 20 | 45 | 100 | 20 |
| 60 | 150 | 20 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
ZrN · 45° · 2 FLUTES
KYTOOLS SUS & Titanium Series End MillsKYTOOLS 不锈钢与钛合金系列立铣刀KYTOOLS SUS・チタンシリーズ エンドミル
Ball Nose · 2F球头 · 2刃ボール・2枚刃
SUS, Ti/Ni alloys, Inconel, alloy steels; pre-hardened/hardened steel <HRC55, copper & carbon steel.不锈钢、Ti／Ni 基合金、Inconel、合金钢；预硬钢／淬硬钢 <HRC55、铜及碳钢。SUS・Ti／Ni基合金・インコネル・合金鋼；焼入れ鋼 <HRC55・銅・炭素鋼。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ○ | ◎ | ○ | ◎ | ○ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for alloy steels, SUS, Ti/Ni-base alloys and Inconel.适用于合金钢、不锈钢、Ti／Ni 基合金及 Inconel 的立铣刀。合金鋼・ステンレス鋼・Ti／Ni基合金・インコネル用エンドミル。
- ZrN coating improves wear resistance and reduces cutting-edge stress in various applications.ZrN 涂层提高耐磨性，并降低多种加工应用中的刃口应力。ZrNコーティングで耐摩耗性を高め、多様な加工で刃先応力を低減。
- Strong design helps protect against chattering.高刚性设计，有助于抑制颤振。高剛性設計により、びびり振動を抑制。
- Fine-grain WC with high TRS helps minimize fracture at high feed rates.高抗弯强度细晶粒 WC 基体，降低高进给加工中的断裂风险。高抗折力の微粒子WC母材により、高送り加工時の折損を抑制。
ZrNPVD coatingPVD 涂层PVDコーティング
45°Helix angle螺旋角ねじれ角
2Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 0.6 | 10 | 92.3 | 3800 | 10.2 |
D & R tolerance刃径与球头半径公差刃径・ボール半径公差
| D size刃径刃径 | D tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| Ø0.3–6 | -0.005 ~ -0.015 |
| Ø8–12 | -0.010 ~ -0.025 |
| Ø14–20 | -0.015 ~ -0.030 |
| R size半径半径 | R tolerance (mm)R公差 (mm)R公差 (mm) |
|---|---|
| R0.5–R2.5 | ±0.005 |
| R3–R10 | ±0.01 |
Dimensions · Ø1–20 mm尺寸规格 · Ø1–20 mm寸法・Ø1–20 mmUnit: mm · Shank tolerance: h5单位：mm · 柄径公差：h5単位：mm・シャンク径公差：h5
| Diameter D × R刃径 D × R刃径 D × R | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|
| D × R | FL | OAL | h5 |
| 1 × R0.5 | 3 | 50 | 4 |
| 2 × R1 | 5 | 50 | 4 |
| 3 × R1.5 | 8 | 50 | 4 |
| 4 × R2 | 10 | 50 | 4 |
| 20 | 75 | 4 | |
| 25 | 100 | 4 | |
| 5 × R2.5 | 13 | 50 | 6 |
| 6 × R3 | 15 | 50 | 6 |
| 25 | 75 | 6 | |
| 30 | 100 | 6 | |
| 30 | 150 | 6 | |
| 8 × R4 | 20 | 60 | 8 |
| 25 | 75 | 8 | |
| 35 | 100 | 8 | |
| 40 | 150 | 8 |
| Diameter D × R刃径 D × R刃径 D × R | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|
| D × R | FL | OAL | h5 |
| 10 × R5 | 25 | 75 | 10 |
| 40 | 100 | 10 | |
| 50 | 150 | 10 | |
| 12 × R6 | 30 | 75 | 12 |
| 45 | 100 | 12 | |
| 60 | 150 | 12 | |
| 14 × R7 | 35 | 80 | 14 |
| 45 | 100 | 14 | |
| 60 | 150 | 14 | |
| 16 × R8 | 45 | 100 | 16 |
| 60 | 150 | 16 | |
| 18 × R9 | 45 | 100 | 18 |
| 60 | 150 | 18 | |
| 20 × R10 | 45 | 100 | 20 |
| 60 | 150 | 20 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
ZrN · 42° · 4 FLUTES
KYTOOLS SUS & Titanium Series End MillsKYTOOLS 不锈钢与钛合金系列立铣刀KYTOOLS SUS・チタンシリーズ エンドミル
Corner Radius · 4F圆角 · 4刃ラジアス・4枚刃
SUS, Ti/Ni alloys, Inconel, alloy steels; pre-hardened/hardened steel <HRC55, copper & carbon steel.不锈钢、Ti／Ni 基合金、Inconel、合金钢；预硬钢／淬硬钢 <HRC55、铜及碳钢。SUS・Ti／Ni基合金・インコネル・合金鋼；焼入れ鋼 <HRC55・銅・炭素鋼。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ○ | ◎ | ○ | ◎ | ○ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for alloy steels, SUS, Ti/Ni-base alloys and Inconel.适用于合金钢、不锈钢、Ti／Ni 基合金及 Inconel 的立铣刀。合金鋼・ステンレス鋼・Ti／Ni基合金・インコネル用エンドミル。
- ZrN coating improves wear resistance and reduces cutting-edge stress in various applications.ZrN 涂层提高耐磨性，并降低多种加工应用中的刃口应力。ZrNコーティングで耐摩耗性を高め、多様な加工で刃先応力を低減。
- Strong design helps protect against chattering.高刚性设计，有助于抑制颤振。高剛性設計により、びびり振動を抑制。
- Fine-grain WC with high TRS helps minimize fracture at high feed rates.高抗弯强度细晶粒 WC 基体，降低高进给加工中的断裂风险。高抗折力の微粒子WC母材により、高送り加工時の折損を抑制。
ZrNPVD coatingPVD 涂层PVDコーティング
42°Helix angle螺旋角ねじれ角
4Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 0.6 | 10 | 92.3 | 3800 | 10.2 |
D & R tolerance刃径与圆角半径公差刃径・コーナ半径公差
| D size刃径刃径 | D tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| Ø0.3–6 | -0.005 ~ -0.015 |
| Ø8–12 | -0.010 ~ -0.025 |
| Ø14–20 | -0.015 ~ -0.030 |
| R size半径半径 | R tolerance (mm)R公差 (mm)R公差 (mm) |
|---|---|
| R0.02–R0.5 | ±0.005 |
| R1–R1.5 | ±0.01 |
| R2–R5 | ±0.015 |
Dimensions · Recommended R options尺寸规格 · 推荐 R 选项寸法・推奨RオプションUnit: mm · Shank tolerance: h5单位：mm · 柄径公差：h5単位：mm・シャンク径公差：h5
| Diameter刃径刃径 | Corner radius圆角半径コーナ半径 | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| D | R | FL | OAL | h5 |
| 1 | R0.2 | 3 | 50 | 4 |
| 2 | R0.2 / R0.5 | 5 | 50 | 4 |
| 3 | R0.2 / R0.5 | 8 | 50 | 4 |
| 4 | R0.2 / R0.5 / R1.0 | 10 | 50 | 4 |
| 20 | 75 | 4 | ||
| 25 | 100 | 4 | ||
| 5 | R0.2 / R0.5 / R1.0 | 13 | 50 | 6 |
| 6 | R0.2 / R0.5 / R1.0 | 15 | 50 | 6 |
| 25 | 75 | 6 | ||
| 30 | 100 | 6 | ||
| 30 | 150 | 6 | ||
| 8 | R0.2 / R0.5 / R1.0 / R2.0 | 20 | 60 | 8 |
| 25 | 75 | 8 | ||
| 35 | 100 | 8 | ||
| 40 | 150 | 8 |
| Diameter刃径刃径 | Corner radius圆角半径コーナ半径 | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| D | R | FL | OAL | h5 |
| 10 | R0.5 / R1.0 / R2.0 / R3.0 | 25 | 75 | 10 |
| 40 | 100 | 10 | ||
| 50 | 150 | 10 | ||
| 12 | R0.5 / R1.0 / R2.0 / R3.0 | 30 | 75 | 12 |
| 45 | 100 | 12 | ||
| 60 | 150 | 12 | ||
| 14 | R0.5 / R1.0 / R2.0 | 35 | 80 | 14 |
| 45 | 100 | 14 | ||
| 60 | 150 | 14 | ||
| 16 | R0.5 / R1.0 / R2.0 | 45 | 100 | 16 |
| 60 | 150 | 16 | ||
| 18 | R0.5 / R1.0 / R2.0 | 45 | 100 | 18 |
| 60 | 150 | 18 | ||
| 20 | R0.5 / R1.0 / R2.0 | 45 | 100 | 20 |
| 60 | 150 | 20 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
ZrN · 45° · 3 & 4 & 5 FLUTES
KYTOOLS SUS & Titanium Series End MillsKYTOOLS 不锈钢与钛合金系列立铣刀KYTOOLS SUS・チタンシリーズ エンドミル
Roughing · 3, 4 & 5F粗加工 · 3／4／5刃ラフィング・3・4・5枚刃
SUS, Ti/Ni alloys, Inconel, alloy steels; pre-hardened/hardened steel <HRC55, copper & carbon steel.不锈钢、Ti／Ni 基合金、Inconel、合金钢；预硬钢／淬硬钢 <HRC55、铜及碳钢。SUS・Ti／Ni基合金・インコネル・合金鋼；焼入れ鋼 <HRC55・銅・炭素鋼。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ○ | ◎ | ○ | ◎ | ○ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for alloy steels, SUS, Ti/Ni-base alloys and Inconel.适用于合金钢、不锈钢、Ti／Ni 基合金及 Inconel 的立铣刀。合金鋼・ステンレス鋼・Ti／Ni基合金・インコネル用エンドミル。
- ZrN coating improves wear resistance and reduces cutting-edge stress in various applications.ZrN 涂层提高耐磨性，并降低多种加工应用中的刃口应力。ZrNコーティングで耐摩耗性を高め、多様な加工で刃先応力を低減。
- Strong design helps protect against chattering.高刚性设计，有助于抑制颤振。高剛性設計により、びびり振動を抑制。
- Fine-grain WC with high TRS helps minimize fracture at high feed rates.高抗弯强度细晶粒 WC 基体，降低高进给加工中的断裂风险。高抗折力の微粒子WC母材により、高送り加工時の折損を抑制。
ZrNPVD coatingPVD 涂层PVDコーティング
45°Helix angle螺旋角ねじれ角
3 & 4 & 5Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 0.6 | 10 | 92.3 | 3800 | 10.2 |
D & R tolerance刃径与圆角半径公差刃径・コーナ半径公差
| D size刃径刃径 | D tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| Ø0.3–6 | -0.005 ~ -0.015 |
| Ø8–12 | -0.010 ~ -0.025 |
| Ø14–20 | -0.015 ~ -0.030 |
| R size半径半径 | R tolerance (mm)R公差 (mm)R公差 (mm) |
|---|---|
| R0.02–R0.5 | ±0.005 |
| R1–R1.5 | ±0.01 |
| R2–R5 | ±0.015 |
Dimensions · Ø4–20 mm尺寸规格 · Ø4–20 mm寸法・Ø4–20 mmUnit: mm · Shank tolerance: h5单位：mm · 柄径公差：h5単位：mm・シャンク径公差：h5
| Diameter刃径刃径 | Corner radius圆角半径コーナ半径 | Flutes刃数刃数 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|---|---|
| D | R | F | FL | L2 | OAL | h5 |
| 4 | R0.2 | 3 | 10 | — | 50 | 6 |
| 6 | R0.2 | 4 | 10 | 20 | 60 | 6 |
| R0.5 | 4 | 13 | — | 60 | 6 | |
| 8 | R0.2 | 4 | 12 | 25 | 70 | 8 |
| R1 | 4 | 19 | — | 70 | 8 | |
| 10 | R0.3 | 4 | 15 | 30 | 75 | 10 |
| R1 | 4 | 22 | — | 75 | 10 | |
| 12 | R0.3 | 4 | 20 | 35 | 80 | 12 |
| R1 | 4 | 26 | — | 80 | 12 | |
| 16 | R0.5 | 5 | 32 | — | 100 | 16 |
| R1.5 | 5 | 32 | — | 100 | 16 | |
| 20 | R0.5 | 5 | 38 | — | 100 | 20 |
| R2 | 5 | 38 | — | 100 | 20 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
Explore Non-Ferrous Metal Series
Choose a subfamily to view its features, dimensions and ordering details.
Square · 3-Flute
R-TAC · 45° · 3 FLUTES
View specifications →
Square · 2-Flute
R-TAC · 30° · 2 FLUTES
View specifications →
Ball Nose · 2-Flute
R-TAC · 30° · 2 FLUTES
View specifications →
Corner Radius · 2-Flute
R-TAC · 30° · 2 FLUTES
View specifications →
Long Neck Ball Nose · 2-Flute
R-TAC · 30° · 2 FLUTES
View specifications →R-TAC · 45° · 3 FLUTES
KYTOOLS Non-Ferrous Metal Series End MillsKYTOOLS 有色金属系列立铣刀KYTOOLS 非鉄金属シリーズ エンドミル
Square · 3F平底 · 3刃スクエア・3枚刃
Aluminum & copper alloys, CFRP, glass/carbon fiber; non-ferrous & non-metallic materials.铝及铝合金、铜及铜合金、CFRP、玻璃／碳纤维；有色金属及非金属材料。アルミ・銅と各合金、CFRP・ガラス／炭素繊維、非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for aluminum, aluminum alloys, copper, copper alloys, CFRP, glass/carbon fiber, non-ferrous and non-metallic materials.适用于铝、铝合金、铜、铜合金、CFRP、玻璃／碳纤维及有色金属和非金属材料。アルミ・アルミ合金・銅・銅合金・CFRP・ガラス／炭素繊維・非鉄金属・非金属材料用。
- Tetrabond TAC coating provides excellent workpiece surface finish through high hardness and low friction.Tetrabond TAC 涂层兼具高硬度与低摩擦特性，获得优良的工件表面光洁度。高硬度・低摩擦のTetrabond TACコーティングにより、優れた加工面品位を実現。
- Fine-grain WC (0.4 μm) with high TRS helps minimize fracture.采用高抗弯强度的细晶粒 WC（0.4 μm）基体，降低断裂风险。高抗折力の微粒子WC（0.4 μm）母材により、折損を抑制。
- High-precision cutting-edge tolerance.高精度刃径公差。高精度な刃径公差。
R-TACCoating涂层コーティング
45°Helix angle螺旋角ねじれ角
3Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 0.4 | 10 | 93.0 | 3800 | 9.5 |
Diameter tolerance刃径公差刃径公差
| D size刃径刃径 | D tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| Ø0.3–6 | -0.005 ~ -0.015 |
| Ø8–12 | -0.010 ~ -0.025 |
| Ø14–20 | -0.015 ~ -0.030 |
Dimensions · Ø1–20 mm尺寸规格 · Ø1–20 mm寸法・Ø1–20 mmUnit: mm · Shank tolerance: h5单位：mm · 柄径公差：h5単位：mm・シャンク径公差：h5
| Diameter刃径刃径 | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|
| D | FL | OAL | h5 |
| 1 | 3 | 50 | 4 |
| 2 | 5 | 50 | 4 |
| 3 | 8 | 50 | 4 |
| 4 | 10 | 50 | 4 |
| 20 | 75 | 4 | |
| 25 | 100 | 4 | |
| 5 | 13 | 50 | 6 |
| 6 | 15 | 50 | 6 |
| 25 | 75 | 6 | |
| 30 | 100 | 6 | |
| 30 | 150 | 6 | |
| 8 | 20 | 60 | 8 |
| 25 | 75 | 8 | |
| 35 | 100 | 8 | |
| 40 | 150 | 8 |
| Diameter刃径刃径 | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|
| D | FL | OAL | h5 |
| 10 | 25 | 75 | 10 |
| 40 | 100 | 10 | |
| 50 | 150 | 10 | |
| 12 | 30 | 75 | 12 |
| 45 | 100 | 12 | |
| 60 | 150 | 12 | |
| 14 | 35 | 80 | 14 |
| 45 | 100 | 14 | |
| 60 | 150 | 14 | |
| 16 | 45 | 100 | 16 |
| 60 | 150 | 16 | |
| 18 | 45 | 100 | 18 |
| 60 | 150 | 18 | |
| 20 | 45 | 100 | 20 |
| 60 | 150 | 20 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
R-TAC · 30° · 2 FLUTES
KYTOOLS Non-Ferrous Metal Series End MillsKYTOOLS 有色金属系列立铣刀KYTOOLS 非鉄金属シリーズ エンドミル
Square · 2F平底 · 2刃スクエア・2枚刃
Aluminum & copper alloys, CFRP, glass/carbon fiber; non-ferrous & non-metallic materials.铝及铝合金、铜及铜合金、CFRP、玻璃／碳纤维；有色金属及非金属材料。アルミ・銅と各合金、CFRP・ガラス／炭素繊維、非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for aluminum, aluminum alloys, copper, copper alloys, CFRP, glass/carbon fiber, non-ferrous and non-metallic materials.适用于铝、铝合金、铜、铜合金、CFRP、玻璃／碳纤维及有色金属和非金属材料。アルミ・アルミ合金・銅・銅合金・CFRP・ガラス／炭素繊維・非鉄金属・非金属材料用。
- Tetrabond TAC coating provides excellent workpiece surface finish through high hardness and low friction.Tetrabond TAC 涂层兼具高硬度与低摩擦特性，获得优良的工件表面光洁度。高硬度・低摩擦のTetrabond TACコーティングにより、優れた加工面品位を実現。
- Fine-grain WC (0.4 μm) with high TRS helps minimize fracture.采用高抗弯强度的细晶粒 WC（0.4 μm）基体，降低断裂风险。高抗折力の微粒子WC（0.4 μm）母材により、折損を抑制。
- High-precision cutting-edge tolerance.高精度刃径公差。高精度な刃径公差。
R-TACCoating涂层コーティング
30°Helix angle螺旋角ねじれ角
2Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 0.4 | 10 | 93.0 | 3800 | 9.5 |
Diameter tolerance刃径公差刃径公差
| D size刃径刃径 | D tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| Ø0.3–6 | -0.005 ~ -0.015 |
| Ø8–12 | -0.010 ~ -0.025 |
| Ø14–20 | -0.015 ~ -0.030 |
Dimensions · Ø1–20 mm尺寸规格 · Ø1–20 mm寸法・Ø1–20 mmUnit: mm · Shank tolerance: h5单位：mm · 柄径公差：h5単位：mm・シャンク径公差：h5
| Diameter刃径刃径 | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|
| D | FL | OAL | h5 |
| 1 | 3 | 50 | 4 |
| 2 | 5 | 50 | 4 |
| 3 | 8 | 50 | 4 |
| 4 | 10 | 50 | 4 |
| 20 | 75 | 4 | |
| 25 | 100 | 4 | |
| 5 | 13 | 50 | 6 |
| 6 | 15 | 50 | 6 |
| 25 | 75 | 6 | |
| 30 | 100 | 6 | |
| 30 | 150 | 6 | |
| 8 | 20 | 60 | 8 |
| 25 | 75 | 8 | |
| 35 | 100 | 8 | |
| 40 | 150 | 8 |
| Diameter刃径刃径 | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|
| D | FL | OAL | h5 |
| 10 | 25 | 75 | 10 |
| 40 | 100 | 10 | |
| 50 | 150 | 10 | |
| 12 | 30 | 75 | 12 |
| 45 | 100 | 12 | |
| 60 | 150 | 12 | |
| 14 | 35 | 80 | 14 |
| 45 | 100 | 14 | |
| 60 | 150 | 14 | |
| 16 | 45 | 100 | 16 |
| 60 | 150 | 16 | |
| 18 | 45 | 100 | 18 |
| 60 | 150 | 18 | |
| 20 | 45 | 100 | 20 |
| 60 | 150 | 20 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
R-TAC · 30° · 2 FLUTES
KYTOOLS Non-Ferrous Metal Series End MillsKYTOOLS 有色金属系列立铣刀KYTOOLS 非鉄金属シリーズ エンドミル
Ball Nose · 2F球头 · 2刃ボール・2枚刃
Aluminum & copper alloys, CFRP, glass/carbon fiber; non-ferrous & non-metallic materials.铝及铝合金、铜及铜合金、CFRP、玻璃／碳纤维；有色金属及非金属材料。アルミ・銅と各合金、CFRP・ガラス／炭素繊維、非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for aluminum, aluminum alloys, copper, copper alloys, CFRP, glass/carbon fiber, non-ferrous and non-metallic materials.适用于铝、铝合金、铜、铜合金、CFRP、玻璃／碳纤维及有色金属和非金属材料。アルミ・アルミ合金・銅・銅合金・CFRP・ガラス／炭素繊維・非鉄金属・非金属材料用。
- Tetrabond TAC coating provides excellent workpiece surface finish through high hardness and low friction.Tetrabond TAC 涂层兼具高硬度与低摩擦特性，获得优良的工件表面光洁度。高硬度・低摩擦のTetrabond TACコーティングにより、優れた加工面品位を実現。
- Fine-grain WC (0.4 μm) with high TRS helps minimize fracture.采用高抗弯强度的细晶粒 WC（0.4 μm）基体，降低断裂风险。高抗折力の微粒子WC（0.4 μm）母材により、折損を抑制。
- High-precision cutting-edge tolerance.高精度刃径公差。高精度な刃径公差。
R-TACCoating涂层コーティング
30°Helix angle螺旋角ねじれ角
2Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 0.4 | 10 | 93.0 | 3800 | 9.5 |
D & R tolerance刃径与球头半径公差刃径・ボール半径公差
| D size刃径刃径 | D tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| Ø0.3–6 | -0.005 ~ -0.015 |
| Ø8–12 | -0.010 ~ -0.025 |
| Ø14–20 | -0.015 ~ -0.030 |
| R size半径半径 | R tolerance (mm)R公差 (mm)R公差 (mm) |
|---|---|
| R0.5–R2.5 | ±0.005 |
| R3–R10 | ±0.01 |
Dimensions · Ø1–20 mm尺寸规格 · Ø1–20 mm寸法・Ø1–20 mmUnit: mm · Shank tolerance: h5单位：mm · 柄径公差：h5単位：mm・シャンク径公差：h5
| Diameter D × R刃径 D × R刃径 D × R | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|
| D × R | FL | OAL | h5 |
| 1 × R0.5 | 3 | 50 | 4 |
| 2 × R1 | 5 | 50 | 4 |
| 3 × R1.5 | 8 | 50 | 4 |
| 4 × R2 | 10 | 50 | 4 |
| 20 | 75 | 4 | |
| 25 | 100 | 4 | |
| 5 × R2.5 | 13 | 50 | 6 |
| 6 × R3 | 15 | 50 | 6 |
| 25 | 75 | 6 | |
| 30 | 100 | 6 | |
| 30 | 150 | 6 | |
| 8 × R4 | 20 | 60 | 8 |
| 25 | 75 | 8 | |
| 35 | 100 | 8 | |
| 40 | 150 | 8 |
| Diameter D × R刃径 D × R刃径 D × R | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|
| D × R | FL | OAL | h5 |
| 10 × R5 | 25 | 75 | 10 |
| 40 | 100 | 10 | |
| 50 | 150 | 10 | |
| 12 × R6 | 30 | 75 | 12 |
| 45 | 100 | 12 | |
| 60 | 150 | 12 | |
| 14 × R7 | 35 | 80 | 14 |
| 45 | 100 | 14 | |
| 60 | 150 | 14 | |
| 16 × R8 | 45 | 100 | 16 |
| 60 | 150 | 16 | |
| 18 × R9 | 45 | 100 | 18 |
| 60 | 150 | 18 | |
| 20 × R10 | 45 | 100 | 20 |
| 60 | 150 | 20 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
R-TAC · 30° · 2 FLUTES
KYTOOLS Non-Ferrous Metal Series End MillsKYTOOLS 有色金属系列立铣刀KYTOOLS 非鉄金属シリーズ エンドミル
Corner Radius · 2F圆角 · 2刃ラジアス・2枚刃
Aluminum & copper alloys, CFRP, glass/carbon fiber; non-ferrous & non-metallic materials.铝及铝合金、铜及铜合金、CFRP、玻璃／碳纤维；有色金属及非金属材料。アルミ・銅と各合金、CFRP・ガラス／炭素繊維、非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for aluminum, aluminum alloys, copper, copper alloys, CFRP, glass/carbon fiber, non-ferrous and non-metallic materials.适用于铝、铝合金、铜、铜合金、CFRP、玻璃／碳纤维及有色金属和非金属材料。アルミ・アルミ合金・銅・銅合金・CFRP・ガラス／炭素繊維・非鉄金属・非金属材料用。
- Tetrabond TAC coating provides excellent workpiece surface finish through high hardness and low friction.Tetrabond TAC 涂层兼具高硬度与低摩擦特性，获得优良的工件表面光洁度。高硬度・低摩擦のTetrabond TACコーティングにより、優れた加工面品位を実現。
- Fine-grain WC (0.4 μm) with high TRS helps minimize fracture.采用高抗弯强度的细晶粒 WC（0.4 μm）基体，降低断裂风险。高抗折力の微粒子WC（0.4 μm）母材により、折損を抑制。
- High-precision cutting-edge tolerance.高精度刃径公差。高精度な刃径公差。
R-TACCoating涂层コーティング
30°Helix angle螺旋角ねじれ角
2Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 0.4 | 10 | 93.0 | 3800 | 9.5 |
D & R tolerance刃径与圆角半径公差刃径・コーナ半径公差
| D size刃径刃径 | D tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| Ø0.3–6 | -0.005 ~ -0.015 |
| Ø8–12 | -0.010 ~ -0.025 |
| Ø14–20 | -0.015 ~ -0.030 |
| R size半径半径 | R tolerance (mm)R公差 (mm)R公差 (mm) |
|---|---|
| R0.02–R0.5 | ±0.005 |
| R1–R1.5 | ±0.01 |
| R2–R5 | ±0.015 |
Dimensions · Recommended R options尺寸规格 · 推荐 R 选项寸法・推奨RオプションUnit: mm · Shank tolerance: h5单位：mm · 柄径公差：h5単位：mm・シャンク径公差：h5
| Diameter刃径刃径 | Corner radius圆角半径コーナ半径 | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| D | R | FL | OAL | h5 |
| 1 | R0.2 | 3 | 50 | 4 |
| 2 | R0.2 / R0.5 | 5 | 50 | 4 |
| 3 | R0.2 / R0.5 | 8 | 50 | 4 |
| 4 | R0.2 / R0.5 / R1.0 | 10 | 50 | 4 |
| 20 | 75 | 4 | ||
| 25 | 100 | 4 | ||
| 5 | R0.2 / R0.5 / R1.0 | 13 | 50 | 6 |
| 6 | R0.2 / R0.5 / R1.0 | 15 | 50 | 6 |
| 25 | 75 | 6 | ||
| 30 | 100 | 6 | ||
| 30 | 150 | 6 | ||
| 8 | R0.2 / R0.5 / R1.0 / R2.0 | 20 | 60 | 8 |
| 25 | 75 | 8 | ||
| 35 | 100 | 8 | ||
| 40 | 150 | 8 |
| Diameter刃径刃径 | Corner radius圆角半径コーナ半径 | Flute length刃长刃長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| D | R | FL | OAL | h5 |
| 10 | R0.5 / R1.0 / R2.0 / R3.0 | 25 | 75 | 10 |
| 40 | 100 | 10 | ||
| 50 | 150 | 10 | ||
| 12 | R0.5 / R1.0 / R2.0 / R3.0 | 30 | 75 | 12 |
| 45 | 100 | 12 | ||
| 60 | 150 | 12 | ||
| 14 | R0.5 / R1.0 / R2.0 | 35 | 80 | 14 |
| 45 | 100 | 14 | ||
| 60 | 150 | 14 | ||
| 16 | R0.5 / R1.0 / R2.0 | 45 | 100 | 16 |
| 60 | 150 | 16 | ||
| 18 | R0.5 / R1.0 / R2.0 | 45 | 100 | 18 |
| 60 | 150 | 18 | ||
| 20 | R0.5 / R1.0 / R2.0 | 45 | 100 | 20 |
| 60 | 150 | 20 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
R-TAC · 30° · 2 FLUTES
KYTOOLS Non-Ferrous Metal Series End MillsKYTOOLS 有色金属系列立铣刀KYTOOLS 非鉄金属シリーズ エンドミル
Long Neck Ball Nose · 2F长颈球头 · 2刃ロングネックボール・2枚刃
Aluminum & copper alloys, CFRP, glass/carbon fiber; non-ferrous & non-metallic materials.铝及铝合金、铜及铜合金、CFRP、玻璃／碳纤维；有色金属及非金属材料。アルミ・銅と各合金、CFRP・ガラス／炭素繊維、非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for aluminum, aluminum alloys, copper, copper alloys, CFRP, glass/carbon fiber, non-ferrous and non-metallic materials.适用于铝、铝合金、铜、铜合金、CFRP、玻璃／碳纤维及有色金属和非金属材料。アルミ・アルミ合金・銅・銅合金・CFRP・ガラス／炭素繊維・非鉄金属・非金属材料用。
- Tetrabond TAC coating provides excellent workpiece surface finish through high hardness and low friction.Tetrabond TAC 涂层兼具高硬度与低摩擦特性，获得优良的工件表面光洁度。高硬度・低摩擦のTetrabond TACコーティングにより、優れた加工面品位を実現。
- Fine-grain WC (0.4 μm) with high TRS helps minimize fracture.采用高抗弯强度的细晶粒 WC（0.4 μm）基体，降低断裂风险。高抗折力の微粒子WC（0.4 μm）母材により、折損を抑制。
- High-precision cutting-edge tolerance.高精度刃径公差。高精度な刃径公差。
R-TACCoating涂层コーティング
30°Helix angle螺旋角ねじれ角
2Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 0.4 | 10 | 93.0 | 3800 | 9.5 |
D & R tolerance刃径与球头半径公差刃径・ボール半径公差
| D size刃径刃径 | D tolerance (mm)D公差 (mm)D公差 (mm) |
|---|---|
| Ø0.3–6 | -0.005 ~ -0.015 |
| R size半径半径 | R tolerance (mm)R公差 (mm)R公差 (mm) |
|---|---|
| R0.5–R2.5 | ±0.005 |
Dimensions · Ø0.6–5 mm尺寸规格 · Ø0.6–5 mm寸法・Ø0.6–5 mmUnit: mm · Shank tolerance: h6 · R = D/2单位：mm · 柄径公差：h6 · R = D/2単位：mm・シャンク径公差：h6・R = D/2
| Diameter刃径刃径 | Ball radius球头半径ボール半径 | Flute length刃长刃長 | Neck length颈长首下長 | Neck diameter颈径首径 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|---|---|
| D | R | FL | L2 | D2 | OAL | h6 |
| 0.6 | R0.3 | 0.5 | 3 / 4 | 0.55 | 50 | 4 |
| 0.8 | R0.4 | 0.7 | 4 / 6 | 0.75 | 50 | 4 |
| 1 | R0.5 | 0.9 | 4 / 6 / 8 | 0.9 | 50 / 60 | 4 |
| 1.5 | R0.75 | 1.2 | 6 / 8 | 1.4 | 50 / 60 | 4 |
| 2 | R1 | 1.6 | 8 / 10 | 1.9 | 50 / 60 | 4 |
| 3 | R1.5 | 2.4 | 10 / 12 / 16 | 2.9 | 60 | 6 |
| 4 | R2 | 3.2 | 12 / 16 | 3.9 | 60 | 6 |
| 25 | 75 | |||||
| 5 | R2.5 | 4 | 16 | 4.8 | 60 / 75 | 6 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
Explore Graphite Series
Choose a subfamily to view its features, dimensions and ordering details.
Ball Nose · 2-Flute
CVD Diamond · 30° · 2 FLUTES
View specifications →
Ball Nose · 3-Flute
CVD Diamond · 30° · 3 FLUTES
View specifications →
Taper Neck Ball Nose · 3-Flute
CVD Diamond · 30° · 3 FLUTES
View specifications →
Ball Nose · 4-Flute
CVD Diamond · 30° · 4 FLUTES
View specifications →
Square · 2-Flute
CVD Diamond · 30° · 2 FLUTES
View specifications →
Square · 3-Flute
CVD Diamond · 30° · 3 FLUTES
View specifications →
Square · 4/6-Flute
CVD Diamond · 4F 30° · 6F 45° · 4 & 6 FLUTES
View specifications →
Corner Radius · 2-Flute
CVD Diamond · 30° · 2 FLUTES
View specifications →
Corner Radius · 4-Flute
CVD Diamond · 30° · 4 FLUTES
View specifications →CVD Diamond · 30° · 2 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Ball Nose · 2F球头 · 2刃ボール・2枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for graphite, reinforced plastics, carbon fiber, non-ferrous and non-metallic materials.适用于石墨、增强塑料、碳纤维、有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料用。
- Excellent wear resistance with a high-quality CVD diamond coating.采用优质 CVD 金刚石涂层，具有优异的耐磨性。高品質CVDダイヤモンドコーティングにより、優れた耐摩耗性を実現。
- A specially selected carbide substrate promotes strong adhesion of the CVD diamond coating.专为金刚石涂层选配的硬质合金基体，有助于增强 CVD 金刚石涂层的结合力。ダイヤモンドコーティング向けに選定した超硬母材により、CVD被膜の密着性を向上。
- A wide product range supports varied workpiece geometries with excellent machining performance.丰富的产品系列适应多种工件形状，提供优异的加工表现。多様なワーク形状に対応する幅広い製品群で、優れた加工性能を発揮。
DiamondCVD coatingCVD 涂层CVDコーティング
30°Helix angle螺旋角ねじれ角
2Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 1.0 | 6 | 92.2 | 2800 | 8.6 |
Tolerance公差公差
| Item项目項目 | Tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| D | +0 / -0.02 |
| R | ±0.01 |
Dimensions · Ø1–3 mm尺寸规格 · Ø1–3 mm寸法・Ø1–3 mmUnit: mm单位：mm単位：mm
| Radius × diameter半径 × 刃径半径 × 刃径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| R × D | L1 | L2 | L | d |
| R0.5 × 1 | 3 | 3 / 4 / 5 / 6 / 8 / 10 / 12 / 15 / 20 | 60 | 4 |
| 3 | 25 / 30 / 35 / 40 / 45 / 50 | 80 | 4 | |
| R0.75 × 1.5 | 4.5 | 4.5 | 60 | 4 |
| 4.5 | 8 / 10 / 12 / 15 / 18 / 20 / 25 / 30 / 35 / 40 | 80 | 4 | |
| R1 × 2 | 6 | 6 | 60 | 4 |
| 6 | 10 / 15 / 20 / 25 / 30 / 35 | 80 | 4 | |
| 6 | 40 / 45 / 50 / 60 / 70 | 100 | 4 | |
| R1.5 × 3 | 3 | 8 | 60 | 6 |
| 8 | 8 | 60 | 4 | |
| 8 | 15 | 100 | 3 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 30° · 2 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Ball Nose · 2F球头 · 2刃ボール・2枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Diamond · 30° · 2F · D: +0 / -0.02 mm · R: ±0.01 mm金刚石涂层 · 螺旋角 30° · 2刃ダイヤモンドコート・ねじれ角30°・2枚刃
Dimensions · Ø3–12 mm尺寸规格 · Ø3–12 mm寸法・Ø3–12 mmUnit: mm单位：mm単位：mm
| Radius × diameter半径 × 刃径半径 × 刃径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| R × D | L1 | L2 | L | d |
| R1.5 × 3 | 8 | 15 / 20 / 25 / 30 / 35 / 40 / 50 / 60 / 70 | 100 | 4 |
| R2 × 4 | 4 | 4 | 60 | 4 |
| 16 | 16 | 60 | 4 | |
| 16 | 16 / 30 | 80 | 4 | |
| 16 | 16 / 40 | 100 | 4 | |
| 16 | 16 / 40 | 130 | 4 | |
| 16 | 16 / 50 | 150 | 4 | |
| R2.5 × 5 | 16 | 16 / 40 | 110 | 5 |
| 16 | 20 / 40 / 60 | 110 | 6 | |
| R3 × 6 | 10 | 10 | 60 | 6 |
| 16 | 25 | 80 | 6 | |
| 16 | 25 / 40 | 110 | 6 | |
| 16 | 30 / 50 | 150 | 6 | |
| R4 × 8 | 20 | 30 | 80 | 8 |
| 20 | 30 / 40 | 110 | 8 | |
| 20 | 50 | 150 | 8 | |
| 20 | 40 | 200 | 8 | |
| R5 × 10 | 22 | 40 | 80 | 10 |
| 22 | 40 / 50 | 110 | 10 | |
| 22 | 60 | 160 | 10 | |
| 22 | 50 | 200 | 10 | |
| R6 × 12 | 25 | 50 | 110 | 12 |
| 25 | 50 | 160 | 12 | |
| 25 | 60 | 200 | 12 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 30° · 3 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Ball Nose · 3F球头 · 3刃ボール・3枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for graphite, reinforced plastics, carbon fiber, non-ferrous and non-metallic materials.适用于石墨、增强塑料、碳纤维、有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料用。
- Excellent wear resistance with a high-quality CVD diamond coating.采用优质 CVD 金刚石涂层，具有优异的耐磨性。高品質CVDダイヤモンドコーティングにより、優れた耐摩耗性を実現。
- A specially selected carbide substrate promotes strong adhesion of the CVD diamond coating.专为金刚石涂层选配的硬质合金基体，有助于增强 CVD 金刚石涂层的结合力。ダイヤモンドコーティング向けに選定した超硬母材により、CVD被膜の密着性を向上。
- A wide product range supports varied workpiece geometries with excellent machining performance.丰富的产品系列适应多种工件形状，提供优异的加工表现。多様なワーク形状に対応する幅広い製品群で、優れた加工性能を発揮。
DiamondCVD coatingCVD 涂层CVDコーティング
30°Helix angle螺旋角ねじれ角
3Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 1.0 | 6 | 92.2 | 2800 | 8.6 |
Tolerance公差公差
| Item项目項目 | Tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| D | +0 / -0.02 |
| R | ±0.01 |
Dimensions · Ø1–3 mm尺寸规格 · Ø1–3 mm寸法・Ø1–3 mmUnit: mm单位：mm単位：mm
| Radius × diameter半径 × 刃径半径 × 刃径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| R × D | L1 | L2 | L | d |
| R0.5 × 1 | 3 | 3 / 5 / 10 / 15 / 20 | 60 | 4 |
| 3 | 25 / 30 / 35 / 40 / 45 / 50 | 80 | 4 | |
| R0.75 × 1.5 | 4.5 | 4.5 | 60 | 4 |
| 4.5 | 10 / 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 | 80 | 4 | |
| R1 × 2 | 6 | 6 | 60 | 4 |
| 6 | 10 / 15 / 20 / 25 / 30 / 35 | 80 | 4 | |
| 6 | 40 / 50 / 60 / 70 | 100 | 4 | |
| R1.5 × 3 | 8 | 8 | 60 | 4 |
| 8 | 15 | 100 | 3 | |
| 8 | 15 / 20 / 30 / 40 / 50 | 100 | 4 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 30° · 3 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Ball Nose · 3F球头 · 3刃ボール・3枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Diamond · 30° · 3F · D: +0 / -0.02 mm · R: ±0.01 mm金刚石涂层 · 螺旋角 30° · 3刃ダイヤモンドコート・ねじれ角30°・3枚刃
Dimensions · Ø4–12 mm尺寸规格 · Ø4–12 mm寸法・Ø4–12 mmUnit: mm单位：mm単位：mm
| Radius × diameter半径 × 刃径半径 × 刃径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| R × D | L1 | L2 | L | d |
| R2 × 4 | 16 | 16 / 30 | 80 | 4 |
| 16 | 16 / 40 | 100 | 4 | |
| 16 | 16 / 40 | 130 | 4 | |
| R2.5 × 5 | 16 | 16 / 40 | 110 | 5 |
| R3 × 6 | 16 | 25 / 40 | 110 | 6 |
| 16 | 30 / 50 | 150 | 6 | |
| 16 | 50 | 180 | 6 | |
| R4 × 8 | 20 | 40 | 110 | 8 |
| 20 | 50 | 150 | 8 | |
| R5 × 10 | 22 | 40 | 110 | 10 |
| 22 | 60 | 160 | 10 | |
| R6 × 12 | 25 | 50 | 110 | 12 |
| 25 | 50 | 160 | 12 | |
| 25 | 60 | 200 | 12 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 30° · 3 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Taper Neck Ball Nose · 3F锥颈球头 · 3刃テーパネックボール・3枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for graphite, reinforced plastics, carbon fiber, non-ferrous and non-metallic materials.适用于石墨、增强塑料、碳纤维、有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料用。
- Excellent wear resistance with a high-quality CVD diamond coating.采用优质 CVD 金刚石涂层，具有优异的耐磨性。高品質CVDダイヤモンドコーティングにより、優れた耐摩耗性を実現。
- A specially selected carbide substrate promotes strong adhesion of the CVD diamond coating.专为金刚石涂层选配的硬质合金基体，有助于增强 CVD 金刚石涂层的结合力。ダイヤモンドコーティング向けに選定した超硬母材により、CVD被膜の密着性を向上。
- A wide product range supports varied workpiece geometries with excellent machining performance.丰富的产品系列适应多种工件形状，提供优异的加工表现。多様なワーク形状に対応する幅広い製品群で、優れた加工性能を発揮。
DiamondCVD coatingCVD 涂层CVDコーティング
30°Helix angle螺旋角ねじれ角
3Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 1.0 | 6 | 92.2 | 2800 | 8.6 |
Tolerance公差公差
| Item项目項目 | Tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| D | +0 / -0.04 |
| R | ±0.01 |
Dimensions · Ø1–4 mm尺寸规格 · Ø1–4 mm寸法・Ø1–4 mmUnit: mm单位：mm単位：mm
| Radius × diameter半径 × 刃径半径 × 刃径 | Taper angle锥度角テーパ角 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|---|
| R × D | α | L1 | L2 | L | d |
| R0.5 × 1 | 0°30′ | 3 | 30 / 40 / 50 | 100 | 4 |
| 1° | 3 | 30 / 40 / 50 / 60 | 100 | 4 | |
| R0.75 × 1.5 | 0°30′ | 4 | 30 / 40 / 50 | 100 | 4 |
| 1° | 4 | 40 / 50 / 60 | 100 | 4 | |
| R1 × 2 | 0°30′ | 5 | 40 / 50 / 60 | 130 | 4 |
| 1° | 5 | 50 / 60 / 70 | 130 | 4 | |
| R1.5 × 3 | 0°30′ | 6 | 60 / 80 | 150 | 6 |
| 1° | 6 | 70 / 90 | 150 | 6 | |
| R2 × 4 | 0°30′ | 8 | 80 / 100 | 150 | 6 |
| 1° | 8 | 65 | 150 | 6 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 30° · 4 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Ball Nose · 4F球头 · 4刃ボール・4枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for graphite, reinforced plastics, carbon fiber, non-ferrous and non-metallic materials.适用于石墨、增强塑料、碳纤维、有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料用。
- Excellent wear resistance with a high-quality CVD diamond coating.采用优质 CVD 金刚石涂层，具有优异的耐磨性。高品質CVDダイヤモンドコーティングにより、優れた耐摩耗性を実現。
- A specially selected carbide substrate promotes strong adhesion of the CVD diamond coating.专为金刚石涂层选配的硬质合金基体，有助于增强 CVD 金刚石涂层的结合力。ダイヤモンドコーティング向けに選定した超硬母材により、CVD被膜の密着性を向上。
- A wide product range supports varied workpiece geometries with excellent machining performance.丰富的产品系列适应多种工件形状，提供优异的加工表现。多様なワーク形状に対応する幅広い製品群で、優れた加工性能を発揮。
DiamondCVD coatingCVD 涂层CVDコーティング
30°Helix angle螺旋角ねじれ角
4Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 1.0 | 6 | 92.2 | 2800 | 8.6 |
Tolerance公差公差
| Item项目項目 | Tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| D | +0 / -0.02 |
| R | ±0.01 |
Dimensions · Ø1–4 mm尺寸规格 · Ø1–4 mm寸法・Ø1–4 mmUnit: mm单位：mm単位：mm
| Radius × diameter半径 × 刃径半径 × 刃径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| R × D | L1 | L2 | L | d |
| R0.5 × 1 | 3 | 3 / 5 / 10 / 15 / 20 / 25 | 60 | 4 |
| 3 | 30 / 35 / 40 / 45 / 50 | 80 | 4 | |
| R0.75 × 1.5 | 4.5 | 4.5 / 10 / 15 / 20 / 25 | 60 | 4 |
| 4.5 | 30 / 35 / 40 / 45 / 50 | 80 | 4 | |
| R1 × 2 | 6 | 6 | 60 | 4 |
| 6 | 10 / 20 / 30 / 40 | 80 | 4 | |
| 6 | 50 / 60 / 70 | 100 | 4 | |
| R1.5 × 3 | 8 | 8 | 60 | 4 |
| 8 | 15 / 20 / 30 / 40 / 50 / 60 / 70 | 100 | 4 | |
| R2 × 4 | 16 | 16 | 60 | 4 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 30° · 4 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Ball Nose · 4F球头 · 4刃ボール・4枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Diamond · 30° · 4F · D: +0 / -0.02 mm · R: ±0.01 mm金刚石涂层 · 螺旋角 30° · 4刃ダイヤモンドコート・ねじれ角30°・4枚刃
Dimensions · Ø4–12 mm尺寸规格 · Ø4–12 mm寸法・Ø4–12 mmUnit: mm单位：mm単位：mm
| Radius × diameter半径 × 刃径半径 × 刃径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| R × D | L1 | L2 | L | d |
| R2 × 4 | 16 | 16 | 80 | 4 |
| 16 | 16 | 100 | 4 | |
| 16 | 16 | 130 | 4 | |
| R3 × 6 | 16 | 25 | 80 | 6 |
| 16 | 25 | 110 | 6 | |
| 16 | 30 | 150 | 6 | |
| R4 × 8 | 20 | 30 | 80 | 8 |
| 20 | 30 | 110 | 8 | |
| 20 | 35 | 150 | 8 | |
| 20 | 40 | 200 | 8 | |
| R5 × 10 | 22 | 35 | 80 | 10 |
| 22 | 35 | 110 | 10 | |
| 22 | 40 | 160 | 10 | |
| 22 | 50 | 200 | 10 | |
| R6 × 12 | 25 | 50 | 110 | 12 |
| 25 | 50 | 160 | 12 | |
| 25 | 60 | 200 | 12 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 30° · 2 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Square · 2F平底 · 2刃スクエア・2枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for graphite, reinforced plastics, carbon fiber, non-ferrous and non-metallic materials.适用于石墨、增强塑料、碳纤维、有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料用。
- Excellent wear resistance with a high-quality CVD diamond coating.采用优质 CVD 金刚石涂层，具有优异的耐磨性。高品質CVDダイヤモンドコーティングにより、優れた耐摩耗性を実現。
- A specially selected carbide substrate promotes strong adhesion of the CVD diamond coating.专为金刚石涂层选配的硬质合金基体，有助于增强 CVD 金刚石涂层的结合力。ダイヤモンドコーティング向けに選定した超硬母材により、CVD被膜の密着性を向上。
- A wide product range supports varied workpiece geometries with excellent machining performance.丰富的产品系列适应多种工件形状，提供优异的加工表现。多様なワーク形状に対応する幅広い製品群で、優れた加工性能を発揮。
DiamondCVD coatingCVD 涂层CVDコーティング
30°Helix angle螺旋角ねじれ角
2Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 1.0 | 6 | 92.2 | 2800 | 8.6 |
Tolerance公差公差
| Item项目項目 | Tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| D | +0 / -0.02 |
Dimensions · Ø1–5 mm尺寸规格 · Ø1–5 mm寸法・Ø1–5 mmUnit: mm单位：mm単位：mm
| Diameter刃径刃径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| D | L1 | L2 | L | d |
| 1 | 3 | 3 | 45 | 4 |
| 3 | 3 / 5 / 10 / 15 / 20 / 25 / 30 | 60 | 4 | |
| 1.5 | 6 | 6 / 10 / 15 / 20 / 25 / 30 | 60 | 4 |
| 2 | 6 | 6 | 45 | 4 |
| 8 | 8 / 12 / 15 / 20 / 25 / 30 / 40 / 45 / 50 | 80 | 4 | |
| 3 | 9 | 9 | 50 | 6 |
| 12 | 12 / 20 / 25 / 30 / 40 / 50 | 80 | 4 | |
| 4 | 12 | 12 | 50 | 6 |
| 16 | 16 | 80 | 4 | |
| 5 | 15 | 15 | 60 | 6 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 30° · 2 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Square · 2F平底 · 2刃スクエア・2枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Diamond · 30° · 2F · D: +0 / -0.02 mm金刚石涂层 · 螺旋角 30° · 2刃ダイヤモンドコート・ねじれ角30°・2枚刃
Dimensions · Ø5–12 mm尺寸规格 · Ø5–12 mm寸法・Ø5–12 mmUnit: mm单位：mm単位：mm
| Diameter刃径刃径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| D | L1 | L2 | L | d |
| 5 | 20 | 20 | 110 | 6 |
| 6 | 18 | 18 | 60 | 6 |
| 25 | 25 | 110 | 6 | |
| 25 | 25 | 150 | 6 | |
| 8 | 24 | 24 | 70 | 8 |
| 25 | 40 | 150 | 8 | |
| 10 | 25 | 25 | 80 | 10 |
| 25 | 50 | 160 | 10 | |
| 12 | 25 | 25 | 80 | 12 |
| 25 | 60 | 160 | 12 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 30° · 3 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Square · 3F平底 · 3刃スクエア・3枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for graphite, reinforced plastics, carbon fiber, non-ferrous and non-metallic materials.适用于石墨、增强塑料、碳纤维、有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料用。
- Excellent wear resistance with a high-quality CVD diamond coating.采用优质 CVD 金刚石涂层，具有优异的耐磨性。高品質CVDダイヤモンドコーティングにより、優れた耐摩耗性を実現。
- A specially selected carbide substrate promotes strong adhesion of the CVD diamond coating.专为金刚石涂层选配的硬质合金基体，有助于增强 CVD 金刚石涂层的结合力。ダイヤモンドコーティング向けに選定した超硬母材により、CVD被膜の密着性を向上。
- A wide product range supports varied workpiece geometries with excellent machining performance.丰富的产品系列适应多种工件形状，提供优异的加工表现。多様なワーク形状に対応する幅広い製品群で、優れた加工性能を発揮。
DiamondCVD coatingCVD 涂层CVDコーティング
30°Helix angle螺旋角ねじれ角
3Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 1.0 | 6 | 92.2 | 2800 | 8.6 |
Tolerance公差公差
| Item项目項目 | Tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| D | +0 / -0.02 |
Dimensions · Ø1–6 mm尺寸规格 · Ø1–6 mm寸法・Ø1–6 mmUnit: mm单位：mm単位：mm
| Diameter刃径刃径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| D | L1 | L2 | L | d |
| 1 | 3 | 3 / 5 / 10 / 15 | 45 | 4 |
| 1.5 | 6 | 6 / 10 / 15 / 20 | 60 | 4 |
| 2 | 6 | 6 | 45 | 4 |
| 10 | 10 / 15 / 20 / 25 | 60 | 4 | |
| 3 | 9 | 9 | 50 | 6 |
| 15 | 15 | 60 | 3 | |
| 15 | 15 / 20 / 25 | 60 | 4 | |
| 4 | 12 | 12 | 50 | 6 |
| 20 | 20 | 80 | 4 | |
| 6 | 18 | 18 | 60 | 6 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 30° · 3 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Square · 3F平底 · 3刃スクエア・3枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Diamond · 30° · 3F · D: +0 / -0.02 mm金刚石涂层 · 螺旋角 30° · 3刃ダイヤモンドコート・ねじれ角30°・3枚刃
Dimensions · Ø6–12 mm尺寸规格 · Ø6–12 mm寸法・Ø6–12 mmUnit: mm单位：mm単位：mm
| Diameter刃径刃径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|
| D | L1 | L2 | L | d |
| 6 | 25 | 25 | 110 | 6 |
| 25 | 25 | 150 | 6 | |
| 8 | 24 | 24 | 70 | 8 |
| 35 | 35 | 110 | 8 | |
| 35 | 35 | 150 | 8 | |
| 10 | 25 | 25 | 80 | 10 |
| 40 | 40 | 110 | 10 | |
| 50 | 50 | 160 | 10 | |
| 12 | 25 | 25 | 80 | 12 |
| 45 | 45 | 110 | 12 | |
| 55 | 55 | 160 | 12 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 4F 30° · 6F 45° · 4 & 6 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Square · 4 & 6F平底 · 4／6刃スクエア・4・6枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for graphite, reinforced plastics, carbon fiber, non-ferrous and non-metallic materials.适用于石墨、增强塑料、碳纤维、有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料用。
- Excellent wear resistance with a high-quality CVD diamond coating.采用优质 CVD 金刚石涂层，具有优异的耐磨性。高品質CVDダイヤモンドコーティングにより、優れた耐摩耗性を実現。
- A specially selected carbide substrate promotes strong adhesion of the CVD diamond coating.专为金刚石涂层选配的硬质合金基体，有助于增强 CVD 金刚石涂层的结合力。ダイヤモンドコーティング向けに選定した超硬母材により、CVD被膜の密着性を向上。
- A wide product range supports varied workpiece geometries with excellent machining performance.丰富的产品系列适应多种工件形状，提供优异的加工表现。多様なワーク形状に対応する幅広い製品群で、優れた加工性能を発揮。
DiamondCVD coatingCVD 涂层CVDコーティング
4F 30° · 6F 45°Helix angle螺旋角ねじれ角
4 & 6Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 1.0 | 6 | 92.2 | 2800 | 8.6 |
Tolerance公差公差
| Item项目項目 | Tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| D | +0 / -0.02 |
Dimensions · Ø2–6 mm尺寸规格 · Ø2–6 mm寸法・Ø2–6 mmUnit: mm单位：mm単位：mm
| Diameter刃径刃径 | Flutes刃数刃数 | Helix螺旋角ねじれ角 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|---|---|
| D | F | β | L1 | L2 | L | d |
| 2 | 4 | 30° | 6 | 6 | 45 | 4 |
| 4 | 30° | 10 | 10 | 60 | 4 | |
| 3 | 4 | 30° | 9 | 9 | 50 | 6 |
| 4 | 30° | 15 | 15 | 60 | 3 | |
| 4 | 30° | 15 | 15 | 60 | 4 | |
| 4 | 4 | 30° | 12 | 12 | 50 | 6 |
| 4 | 30° | 20 | 20 | 80 | 4 | |
| 4 | 30° | 20 | 20 | 100 | 4 | |
| 6 | 4 | 30° | 18 | 18 | 60 | 6 |
| 4 | 30° | 25 | 25 | 110 | 6 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 4F 30° · 6F 45° · 4 & 6 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Square · 4 & 6F平底 · 4／6刃スクエア・4・6枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Diamond · 4F 30° · 6F 45° · 4 & 6F · D: +0 / -0.02 mm金刚石涂层 · 螺旋角 4F 30° · 6F 45° · 4／6刃ダイヤモンドコート・ねじれ角4F 30° · 6F 45°・4・6枚刃
Dimensions · Ø6–16 mm尺寸规格 · Ø6–16 mm寸法・Ø6–16 mmUnit: mm单位：mm単位：mm
| Diameter刃径刃径 | Flutes刃数刃数 | Helix螺旋角ねじれ角 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|---|---|
| D | F | β | L1 | L2 | L | d |
| 6 | 4 | 30° | 25 | 25 | 150 | 6 |
| 8 | 4 | 30° | 24 | 24 | 70 | 8 |
| 4 | 30° | 35 | 35 | 110 | 8 | |
| 4 | 30° | 35 | 35 | 150 | 8 | |
| 10 | 4 | 30° | 25 | 25 | 80 | 10 |
| 4 | 30° | 40 | 40 | 110 | 10 | |
| 6 | 45° | 40 | 40 | 110 | 10 | |
| 6 | 45° | 40 | 40 | 160 | 10 | |
| 4 | 30° | 50 | 50 | 160 | 10 | |
| 12 | 4 | 30° | 25 | 25 | 80 | 12 |
| 4 | 30° | 45 | 45 | 110 | 12 | |
| 6 | 45° | 45 | 45 | 110 | 12 | |
| 6 | 45° | 45 | 45 | 160 | 12 | |
| 4 | 30° | 55 | 55 | 160 | 12 | |
| 16 | 6 | 45° | 50 | 50 | 110 | 16 |
| 6 | 45° | 50 | 50 | 160 | 16 | |
| 6 | 45° | 50 | 50 | 200 | 16 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 30° · 2 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Corner Radius · 2F圆角 · 2刃ラジアス・2枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for graphite, reinforced plastics, carbon fiber, non-ferrous and non-metallic materials.适用于石墨、增强塑料、碳纤维、有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料用。
- Excellent wear resistance with a high-quality CVD diamond coating.采用优质 CVD 金刚石涂层，具有优异的耐磨性。高品質CVDダイヤモンドコーティングにより、優れた耐摩耗性を実現。
- A specially selected carbide substrate promotes strong adhesion of the CVD diamond coating.专为金刚石涂层选配的硬质合金基体，有助于增强 CVD 金刚石涂层的结合力。ダイヤモンドコーティング向けに選定した超硬母材により、CVD被膜の密着性を向上。
- A wide product range supports varied workpiece geometries with excellent machining performance.丰富的产品系列适应多种工件形状，提供优异的加工表现。多様なワーク形状に対応する幅広い製品群で、優れた加工性能を発揮。
DiamondCVD coatingCVD 涂层CVDコーティング
30°Helix angle螺旋角ねじれ角
2Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 1.0 | 6 | 92.2 | 2800 | 8.6 |
Tolerance公差公差
| Item项目項目 | Tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| D | +0 / -0.02 |
| R | ±0.01 |
Dimensions · Ø1–6 mm尺寸规格 · Ø1–6 mm寸法・Ø1–6 mmUnit: mm单位：mm単位：mm
| Diameter刃径刃径 | Corner radius圆角半径コーナ半径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|---|
| D | R | L1 | L2 | L | d |
| 1 | R0.05 / R0.1 / R0.2 | 2 | 2 / 5 / 10 / 15 / 20 | 60 | 4 |
| 1.5 | R0.05 / R0.1 / R0.15 / R0.2 / R0.3 | 3 | 3 / 5 / 10 / 15 / 20 | 60 | 4 |
| 2 | R0.05 / R0.1 / R0.2 / R0.3 / R0.5 | 3.5 | 3.5 / 6 / 12 / 18 / 25 / 30 | 60 | 4 |
| 3 | R0.05 / R0.2 / R0.3 / R0.5 / R1 | 4 | 4 / 10 / 20 / 30 / 40 | 80 | 4 |
| 4 | R0.05 / R0.2 / R0.5 / R1 | 5 | 5 / 15 / 25 / 40 | 80 | 4 |
| 5 | R0.05 / R0.2 / R0.5 | 6 | 6 / 15 / 30 / 50 | 110 | 6 |
| 6 | R0.05 / R0.2 / R0.5 / R1 | 7 | 7 / 20 / 30 / 50 | 110 | 6 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 30° · 4 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Corner Radius · 4F圆角 · 4刃ラジアス・4枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Features产品特点特長
- End mills for graphite, reinforced plastics, carbon fiber, non-ferrous and non-metallic materials.适用于石墨、增强塑料、碳纤维、有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料用。
- Excellent wear resistance with a high-quality CVD diamond coating.采用优质 CVD 金刚石涂层，具有优异的耐磨性。高品質CVDダイヤモンドコーティングにより、優れた耐摩耗性を実現。
- A specially selected carbide substrate promotes strong adhesion of the CVD diamond coating.专为金刚石涂层选配的硬质合金基体，有助于增强 CVD 金刚石涂层的结合力。ダイヤモンドコーティング向けに選定した超硬母材により、CVD被膜の密着性を向上。
- A wide product range supports varied workpiece geometries with excellent machining performance.丰富的产品系列适应多种工件形状，提供优异的加工表现。多様なワーク形状に対応する幅広い製品群で、優れた加工性能を発揮。
DiamondCVD coatingCVD 涂层CVDコーティング
30°Helix angle螺旋角ねじれ角
4Flutes刃数刃数
Technical data · WC substrate技术参数 · WC 基体技術データ・WC母材
| Grain size晶粒度粒径μm | Co钴含量Co含有量% | Hardness硬度硬さHRA | TRS抗弯强度抗折力MPa | KIC断裂韧性破壊靭性MPa·m¹ᐟ² |
|---|---|---|---|---|
| 1.0 | 6 | 92.2 | 2800 | 8.6 |
Tolerance公差公差
| Item项目項目 | Tolerance (mm)公差 (mm)公差 (mm) |
|---|---|
| D | +0 / -0.02 |
| R | ±0.01 |
Dimensions · Ø2–10 mm尺寸规格 · Ø2–10 mm寸法・Ø2–10 mmUnit: mm单位：mm単位：mm
| Diameter刃径刃径 | Corner radius圆角半径コーナ半径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|---|
| D | R | L1 | L2 | L | d |
| 2 | R0.05 / R0.1 / R0.2 / R0.3 / R0.5 | 3.5 | 3.5 / 6 / 12 / 18 / 25 / 30 | 60 | 4 |
| 3 | R0.05 / R0.1 / R0.2 / R0.3 / R0.5 / R1 | 4 | 4 / 10 / 20 / 30 / 40 | 80 | 4 |
| 4 | R0.1 / R0.2 / R0.3 / R0.5 / R1 | 6 | 20 | 100 | 4 |
| 6 | R0.3 / R0.5 / R1 | 9 | 25 | 110 | 6 |
| R0.5 / R1 | 9 | 30 | 150 | 6 | |
| 8 | R0.3 / R0.5 / R1 | 12 | 30 | 110 | 8 |
| R0.5 / R1 | 12 | 40 | 150 | 8 | |
| 10 | R0.5 / R1 | 15 | 35 | 110 | 10 |
| R0.5 / R1 | 15 | 45 | 160 | 10 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
CVD Diamond · 30° · 4 FLUTES
KYTOOLS Graphite Series End MillsKYTOOLS 石墨系列立铣刀KYTOOLS グラファイトシリーズ エンドミル
Corner Radius · 4F圆角 · 4刃ラジアス・4枚刃
Graphite, reinforced plastics, carbon fiber; non-ferrous and non-metallic materials.石墨、增强塑料、碳纤维；有色金属及非金属材料。グラファイト・強化プラスチック・炭素繊維・非鉄金属・非金属材料。
| P | M | K | N | S | H |
|---|---|---|---|---|---|
| ◎ |
◎ Most suitable · ○ Suitable
Diamond · 30° · 4F · D: +0 / -0.02 mm · R: ±0.01 mm金刚石涂层 · 螺旋角 30° · 4刃ダイヤモンドコート・ねじれ角30°・4枚刃
Dimensions · Ø12–12 mm尺寸规格 · Ø12–12 mm寸法・Ø12–12 mmUnit: mm单位：mm単位：mm
| Diameter刃径刃径 | Corner radius圆角半径コーナ半径 | Flute length刃长刃長 | Effective length有效长度有効長 | Overall length总长全長 | Shank柄径シャンク径 |
|---|---|---|---|---|---|
| D | R | L1 | L2 | L | d |
| 12 | R0.5 / R1 | 18 | 40 | 110 | 12 |
| R0.5 / R1 | 18 | 45 | 160 | 12 |
Custom size: MOQ 5 pcs; delivery in 10-15 working days.非标尺寸：最小起订量 5 支；交期 10-15 个工作日。特注サイズ：最小注文数量5本、納期10-15営業日。
MADE TO YOUR DRAWINGS
Send us your requirements.
Send us your drawing, workpiece material and machining requirements.
