Description:

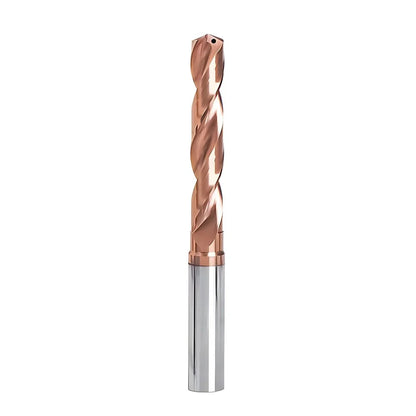

The Solid Carbide Spiral Drill with internal cooling has been specifically developed to meet the highest requirements in industrial drilling technology. This high-performance drill impresses with its exceptional versatility and efficiency in processing a variety of materials, including steel, stainless steel, cast iron, heat-resistant superalloys, and titanium.
Features
- Versatile Applicability: Suitable for a variety of materials, perfect for diverse industrial applications
- Effective Internal Cooling: Integrated coolant channels improve cooling directly at the cutting tip and increase tool life
- Optimized Centering Performance: Unique center tip design allows for precise and clean drilling
- Strong cutting edges and smooth chip flow
- Continuous, smooth flute surface with no obstructions to chip flow, preventing chip clogging and forming well-shaped chips
- Excellent wear resistance and high-speed machining enabled by the combination of ultra-fine cemented carbide and TiSiN coating
Specs
| Use for | Drilling/Step Processing | Tool Material | Carbide |
|---|---|---|---|
| Workpiece Material | General Steel / Tempered Steel / High Hardness Steel (up to HRC55) / Stainless Steel / Cast Iron / Aluminum / Titanium / Copper | Coating | TiSiN Coating |
| Flute | 2 | Flute | 2 |
| Tool Made By | Germany Walter CNC Grinder Checked By Germany Zoller Inspector |
Shank Norm | DIN 6535 HA Straight Cylinder shank without clamping surface |
| Cutter Tolerance | 0～+0.005 m7 |
Shank Tolerance | ≤h6 H7 |
Product Table
| CUTTER DIAMETER (D1) m7 | LENGTH OF CUT (L2) | SHANK DIAMETER (D2) h6 | OVERALL LENGTH (L1) | |
|---|---|---|---|---|
| mm | mm | mm | mm | |
| D1 = 3.00mm | 3.00 | 20.00 | 4.00 | 54.00 |
| D1 = 3.10mm | 3.10 | 20.00 | 4.00 | 54.00 |
| D1 = 3.20mm | 3.20 | 20.00 | 4.00 | 54.00 |
| D1 = 3.30mm | 3.30 | 20.00 | 4.00 | 54.00 |
| D1 = 3.40mm | 3.40 | 20.00 | 4.00 | 54.00 |
| D1 = 3.50mm | 3.50 | 20.00 | 4.00 | 54.00 |
| D1 = 3.60mm | 3.60 | 20.00 | 4.00 | 54.00 |
| D1 = 3.70mm | 3.70 | 20.00 | 4.00 | 54.00 |
| D1 = 3.80mm | 3.80 | 24.00 | 4.00 | 58.00 |
| D1 = 3.90mm | 3.90 | 24.00 | 4.00 | 58.00 |
| D1 = 4.00mm | 4.00 | 24.00 | 4.00 | 58.00 |
| D1 = 4.10mm | 4.10 | 24.00 | 6.00 | 58.00 |
| D1 = 4.20mm | 4.20 | 24.00 | 6.00 | 58.00 |
| D1 = 4.30mm | 4.30 | 24.00 | 6.00 | 58.00 |
| D1 = 4.40mm | 4.40 | 24.00 | 6.00 | 58.00 |
| D1 = 4.50mm | 4.50 | 24.00 | 6.00 | 58.00 |
| D1 = 4.60mm | 4.60 | 24.00 | 6.00 | 58.00 |
| D1 = 4.70mm | 4.70 | 24.00 | 6.00 | 58.00 |
| D1 = 4.80mm | 4.80 | 28.00 | 6.00 | 66.00 |
| D1 = 4.90mm | 4.90 | 28.00 | 6.00 | 66.00 |
| D1 = 5.00mm | 5.00 | 28.00 | 6.00 | 66.00 |
| D1 = 5.10mm | 5.10 | 28.00 | 6.00 | 66.00 |
| D1 = 5.20mm | 5.20 | 28.00 | 6.00 | 66.00 |
| D1 = 5.30mm | 5.30 | 28.00 | 6.00 | 66.00 |
| D1 = 5.40mm | 5.40 | 28.00 | 6.00 | 66.00 |
| D1 = 5.50mm | 5.50 | 28.00 | 6.00 | 66.00 |
| D1 = 5.60mm | 5.60 | 28.00 | 6.00 | 66.00 |
| D1 = 5.70mm | 5.70 | 28.00 | 6.00 | 66.00 |
| D1 = 5.80mm | 5.80 | 28.00 | 6.00 | 66.00 |
| D1 = 5.90mm | 5.90 | 28.00 | 6.00 | 66.00 |
| D1 = 6.00mm | 6.00 | 28.00 | 6.00 | 66.00 |
| D1 = 6.10mm | 6.10 | 34.00 | 8.00 | 79.00 |
| D1 = 6.20mm | 6.20 | 34.00 | 8.00 | 79.00 |
| D1 = 6.30mm | 6.30 | 34.00 | 8.00 | 79.00 |
| D1 = 6.40mm | 6.40 | 34.00 | 8.00 | 79.00 |
| D1 = 6.50mm | 6.50 | 34.00 | 8.00 | 79.00 |
| D1 = 6.60mm | 6.60 | 34.00 | 8.00 | 79.00 |
| D1 = 6.70mm | 6.70 | 34.00 | 8.00 | 79.00 |
| D1 = 6.80mm | 6.80 | 34.00 | 8.00 | 79.00 |
| D1 = 6.90mm | 6.90 | 34.00 | 8.00 | 79.00 |
| D1 = 7.00mm | 7.00 | 34.00 | 8.00 | 79.00 |
| D1 = 7.10mm | 7.10 | 41.00 | 8.00 | 79.00 |
| D1 = 7.20mm | 7.20 | 41.00 | 8.00 | 79.00 |
| D1 = 7.30mm | 7.30 | 41.00 | 8.00 | 79.00 |
| D1 = 7.40mm | 7.40 | 41.00 | 8.00 | 79.00 |
| D1 = 7.50mm | 7.50 | 41.00 | 8.00 | 79.00 |
| D1 = 7.60mm | 7.60 | 41.00 | 8.00 | 79.00 |
| D1 = 7.70mm | 7.70 | 41.00 | 8.00 | 79.00 |
| D1 = 7.80mm | 7.80 | 41.00 | 8.00 | 79.00 |
| D1 = 7.90mm | 7.90 | 41.00 | 8.00 | 79.00 |
| D1 = 8.00mm | 8.00 | 41.00 | 8.00 | 79.00 |
| D1 = 8.10mm | 8.10 | 47.00 | 10.00 | 89.00 |
| D1 = 8.20mm | 8.20 | 47.00 | 10.00 | 89.00 |
| D1 = 8.30mm | 8.30 | 47.00 | 10.00 | 89.00 |
| D1 = 8.40mm | 8.40 | 47.00 | 10.00 | 89.00 |
| D1 = 8.50mm | 8.50 | 47.00 | 10.00 | 89.00 |
| D1 = 8.60mm | 8.60 | 47.00 | 10.00 | 89.00 |
| D1 = 8.70mm | 8.70 | 47.00 | 10.00 | 89.00 |
| D1 = 8.80mm | 8.80 | 47.00 | 10.00 | 89.00 |
| D1 = 8.90mm | 8.90 | 47.00 | 10.00 | 89.00 |
| D1 = 9.00mm | 9.00 | 47.00 | 10.00 | 89.00 |
| D1 = 9.10mm | 9.10 | 47.00 | 10.00 | 89.00 |
| D1 = 9.20mm | 9.20 | 47.00 | 10.00 | 89.00 |
| D1 = 9.30mm | 9.30 | 47.00 | 10.00 | 89.00 |
| D1 = 9.40mm | 9.40 | 47.00 | 10.00 | 89.00 |
| D1 = 9.50mm | 9.50 | 47.00 | 10.00 | 89.00 |
| D1 = 9.60mm | 9.60 | 47.00 | 10.00 | 89.00 |
| D1 = 9.70mm | 9.70 | 47.00 | 10.00 | 89.00 |
| D1 = 9.80mm | 9.80 | 47.00 | 10.00 | 89.00 |
| D1 = 9.90mm | 9.90 | 47.00 | 10.00 | 89.00 |
| D1 = 10.00mm | 10.00 | 47.00 | 10.00 | 89.00 |
| D1 = 10.10mm | 10.10 | 55.00 | 12.00 | 102.00 |
| D1 = 10.20mm | 10.20 | 55.00 | 12.00 | 102.00 |
| D1 = 10.30mm | 10.30 | 55.00 | 12.00 | 102.00 |
| D1 = 10.40mm | 10.40 | 55.00 | 12.00 | 102.00 |
| D1 = 10.50mm | 10.50 | 55.00 | 12.00 | 102.00 |
| D1 = 10.60mm | 10.60 | 55.00 | 12.00 | 102.00 |
| D1 = 10.70mm | 10.70 | 55.00 | 12.00 | 102.00 |
| D1 = 10.80mm | 10.80 | 55.00 | 12.00 | 102.00 |
| D1 = 10.90mm | 10.90 | 55.00 | 12.00 | 102.00 |
| D1 = 11.00mm | 11.00 | 55.00 | 12.00 | 102.00 |
| D1 = 11.10mm | 11.10 | 55.00 | 12.00 | 102.00 |
| D1 = 11.20mm | 11.20 | 55.00 | 12.00 | 102.00 |
| D1 = 11.30mm | 11.30 | 55.00 | 12.00 | 102.00 |
| D1 = 11.40mm | 11.40 | 55.00 | 12.00 | 102.00 |
| D1 = 11.50mm | 11.50 | 55.00 | 12.00 | 102.00 |
| D1 = 11.60mm | 11.60 | 55.00 | 12.00 | 102.00 |
| D1 = 11.70mm | 11.70 | 55.00 | 12.00 | 102.00 |
| D1 = 11.80mm | 11.80 | 55.00 | 12.00 | 102.00 |
| D1 = 11.90mm | 11.90 | 55.00 | 12.00 | 102.00 |
| D1 = 12.00mm | 12.00 | 55.00 | 12.00 | 102.00 |
| D1 = 12.10mm | 12.10 | 60.00 | 14.00 | 107.00 |
| D1 = 12.20mm | 12.20 | 60.00 | 14.00 | 107.00 |
| D1 = 12.30mm | 12.30 | 60.00 | 14.00 | 107.00 |
| D1 = 12.40mm | 12.40 | 60.00 | 14.00 | 107.00 |
| D1 = 12.50mm | 12.50 | 60.00 | 14.00 | 107.00 |
| D1 = 12.60mm | 12.60 | 60.00 | 14.00 | 107.00 |
| D1 = 12.70mm | 12.70 | 60.00 | 14.00 | 107.00 |
| D1 = 12.80mm | 12.80 | 60.00 | 14.00 | 107.00 |
| D1 = 12.90mm | 12.90 | 60.00 | 14.00 | 107.00 |
| D1 = 13.00mm | 13.00 | 60.00 | 14.00 | 107.00 |
| D1 = 13.10mm | 13.10 | 60.00 | 14.00 | 107.00 |
| D1 = 13.20mm | 13.20 | 60.00 | 14.00 | 107.00 |
| D1 = 13.30mm | 13.30 | 60.00 | 14.00 | 107.00 |
| D1 = 13.40mm | 13.40 | 60.00 | 14.00 | 107.00 |
| D1 = 13.50mm | 13.50 | 60.00 | 14.00 | 107.00 |
| D1 = 13.60mm | 13.60 | 60.00 | 14.00 | 107.00 |
| D1 = 13.70mm | 13.70 | 60.00 | 14.00 | 107.00 |
| D1 = 13.80mm | 13.80 | 60.00 | 14.00 | 107.00 |
| D1 = 13.90mm | 13.90 | 60.00 | 14.00 | 107.00 |
| D1 = 14.00mm | 14.00 | 60.00 | 14.00 | 107.00 |
| D1 = 14.10mm | 14.10 | 65.00 | 16.00 | 115.00 |
| D1 = 14.20mm | 14.20 | 65.00 | 16.00 | 115.00 |
| D1 = 14.30mm | 14.30 | 65.00 | 16.00 | 115.00 |
| D1 = 14.40mm | 14.40 | 65.00 | 16.00 | 115.00 |
| D1 = 14.50mm | 14.50 | 65.00 | 16.00 | 115.00 |
| D1 = 14.60mm | 14.60 | 65.00 | 16.00 | 115.00 |
| D1 = 14.70mm | 14.70 | 65.00 | 16.00 | 115.00 |
| D1 = 14.80mm | 14.80 | 65.00 | 16.00 | 115.00 |
| D1 = 14.90mm | 14.90 | 65.00 | 16.00 | 115.00 |
| D1 = 15.00mm | 15.00 | 65.00 | 16.00 | 115.00 |
| D1 = 15.10mm | 15.10 | 65.00 | 16.00 | 115.00 |
| D1 = 15.20mm | 15.20 | 65.00 | 16.00 | 115.00 |
| D1 = 15.30mm | 15.30 | 65.00 | 16.00 | 115.00 |
| D1 = 15.40mm | 15.40 | 65.00 | 16.00 | 115.00 |
| D1 = 15.50mm | 15.50 | 65.00 | 16.00 | 115.00 |
| D1 = 15.60mm | 15.60 | 65.00 | 16.00 | 115.00 |
| D1 = 15.70mm | 15.70 | 65.00 | 16.00 | 115.00 |
| D1 = 15.80mm | 15.80 | 65.00 | 16.00 | 115.00 |
| D1 = 15.90mm | 15.90 | 65.00 | 16.00 | 115.00 |
| D1 = 16.00mm | 16.00 | 65.00 | 16.00 | 115.00 |
| D1 = 16.10mm | 16.10 | 73.00 | 18.00 | 123.00 |
| D1 = 16.20mm | 16.20 | 73.00 | 18.00 | 123.00 |
| D1 = 16.30mm | 16.30 | 73.00 | 18.00 | 123.00 |
| D1 = 16.40mm | 16.40 | 73.00 | 18.00 | 123.00 |
| D1 = 16.50mm | 16.50 | 73.00 | 18.00 | 123.00 |
| D1 = 16.60mm | 16.60 | 73.00 | 18.00 | 123.00 |
| D1 = 16.70mm | 16.70 | 73.00 | 18.00 | 123.00 |
| D1 = 16.80mm | 16.80 | 73.00 | 18.00 | 123.00 |
| D1 = 16.90mm | 16.90 | 73.00 | 18.00 | 123.00 |
| D1 = 17.00mm | 17.00 | 73.00 | 18.00 | 123.00 |
| D1 = 17.10mm | 17.10 | 73.00 | 18.00 | 123.00 |
| D1 = 17.20mm | 17.20 | 73.00 | 18.00 | 123.00 |
| D1 = 17.30mm | 17.30 | 73.00 | 18.00 | 123.00 |
| D1 = 17.40mm | 17.40 | 73.00 | 18.00 | 123.00 |
| D1 = 17.50mm | 17.50 | 73.00 | 18.00 | 123.00 |
| D1 = 17.60mm | 17.60 | 73.00 | 18.00 | 123.00 |
| D1 = 17.70mm | 17.70 | 73.00 | 18.00 | 123.00 |
| D1 = 17.80mm | 17.80 | 73.00 | 18.00 | 123.00 |
| D1 = 17.90mm | 17.90 | 73.00 | 18.00 | 123.00 |
| D1 = 18.00mm | 18.00 | 73.00 | 18.00 | 123.00 |
| D1 = 18.10mm | 18.10 | 79.00 | 20.00 | 131.00 |
| D1 = 18.20mm | 18.20 | 79.00 | 20.00 | 131.00 |
| D1 = 18.30mm | 18.30 | 79.00 | 20.00 | 131.00 |
| D1 = 18.40mm | 18.40 | 79.00 | 20.00 | 131.00 |
| D1 = 18.50mm | 18.50 | 79.00 | 20.00 | 131.00 |
| D1 = 18.60mm | 18.60 | 79.00 | 20.00 | 131.00 |
| D1 = 18.70mm | 18.70 | 79.00 | 20.00 | 131.00 |
| D1 = 18.80mm | 18.80 | 79.00 | 20.00 | 131.00 |
| D1 = 18.90mm | 18.90 | 79.00 | 20.00 | 131.00 |
| D1 = 19.00mm | 19.00 | 79.00 | 20.00 | 131.00 |
| D1 = 19.10mm | 19.10 | 79.00 | 20.00 | 131.00 |
| D1 = 19.20mm | 19.20 | 79.00 | 20.00 | 131.00 |
| D1 = 19.30mm | 19.30 | 79.00 | 20.00 | 131.00 |
| D1 = 19.40mm | 19.40 | 79.00 | 20.00 | 131.00 |
| D1 = 19.50mm | 19.50 | 79.00 | 20.00 | 131.00 |
| D1 = 19.60mm | 19.60 | 79.00 | 20.00 | 131.00 |
| D1 = 19.70mm | 19.70 | 79.00 | 20.00 | 131.00 |
| D1 = 19.80mm | 19.80 | 79.00 | 20.00 | 131.00 |
| D1 = 19.90mm | 19.90 | 79.00 | 20.00 | 131.00 |
| D1 = 20.00mm | 20.00 | 79.00 | 20.00 | 131.00 |
Tolerance
| D | D(m7) | d(h6) |
|---|---|---|
| ≤ 3 | +0.002~+0.080 | 0.000~-0.006 |
| 3~6 | +0.004~+0.012 | 0.000~-0.008 |
| 6~10 | +0.006~+0.015 | 0.000~-0.009 |
| 10~18 | +0.007~+0.018 | 0.000~-0.011 |
| 18~30 | +0.008~+0.021 | 0.000~-0.013 |
Cutting Data
