Description:
Was ist ein Reibahle?
Präzisionsreibahlen sind dafür ausgelegt, die Größe eines zuvor geformten Lochs geringfügig zu vergrößern, jedoch mit einem hohen Maß an Genauigkeit, um glatte Seiten zu hinterlassen.
Was ist die Toleranz und mäßig glatte Oberfläche
H7 standardmäßig und Ra 1.6.

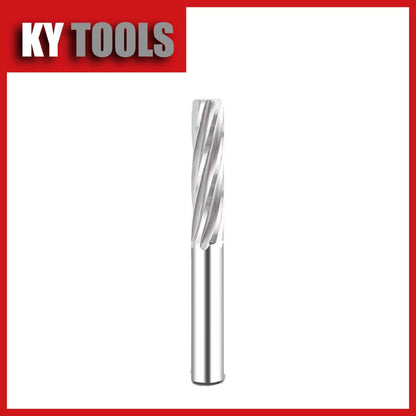

Was ist eine Reibahle mit rechter Spiralnut?
Reibahle mit rechter Spiralnut:
- Ausführung : Die Spannuten sind im Uhrzeigersinn (Rechtsspirale) zur Werkzeugachse gedreht.
-
Verwendung :
- Am besten zum Reiben von Sacklöchern (Löcher, die nicht durch das Werkstück gehen).
- Hilft beim Schneiden duktiler Materialien wie Aluminium, Kupfer und Weichstahl.
- Das Spiraldesign zieht die Späne nach oben (zum Werkzeugschaft hin) und von der Schneide weg.
-
Vorteile :
- Reduziert das Verstopfen der Späne und führt zu einem saubereren Schnitt.
- Bietet eine bessere Schneidwirkung in weicheren Materialien.
-
Einschränkungen :
- Kann Späne zurück in ein Durchgangsloch drücken, wodurch es für Durchgangslochoperationen weniger geeignet wird.
|
|
Schnitt-Ø |
Schnittlänge |
Schaft-Ø |
OAL |
|
|
|
D1 |
l2 |
D2 |
L1 |
Anzahl der Flöten |
|
|
mm |
mm |
mm |
mm |
# |
|
Schnittdurchmesser 1 mm, Schnittlänge 15 mm, Schaftdurchmesser 1 mm, Gesamtlänge 50 mm, Nut 4 |
1 |
15 |
1 |
50 |
4 |
|
Schnittdurchmesser 1,5 mm, Schnittlänge 20 mm, Schaftdurchmesser 1,5 mm, Gesamtlänge 50 mm, Nut 4 |
1,5 |
20 |
1,5 |
50 |
4 |
|
Schnittdurchmesser 2 mm, Schnittlänge 25 mm, Schaftdurchmesser 2 mm, Gesamtlänge 50 mm, Nut 4 |
2 |
25 |
2 |
50 |
4 |
|
Schnittdurchmesser 2,5 mm, Schnittlänge 25 mm, Schaftdurchmesser 2,5 mm, Gesamtlänge 50 mm, Nut 4 |
2.5 |
25 |
2.5 |
50 |
4 |
|
Schnittdurchmesser 3 mm, Schnittlänge 25 mm, Schaftdurchmesser 3 mm, Gesamtlänge 50 mm, Nut 4 |
3 |
25 |
3 |
50 |
4 |
|
Schnittdurchmesser 3,5 mm, Schnittlänge 25 mm, Schaftdurchmesser 3,5 mm, Gesamtlänge 50 mm, Nut 4 |
3.5 |
25 |
3.5 |
50 |
4 |
|
Schnittdurchmesser 4 mm, Schnittlänge 25 mm, Schaftdurchmesser 4 mm, Gesamtlänge 50 mm, Nut 4 |
4 |
25 |
4 |
50 |
4 |
|
Schnittdurchmesser 4,5 mm, Schnittlänge 30 mm, Schaftdurchmesser 4,5 mm, Gesamtlänge 50 mm, Nut 4 |
4.5 |
30 |
4.5 |
50 |
4 |
|
Schnittdurchmesser 5 mm, Schnittlänge 30 mm, Schaftdurchmesser 5 mm, Gesamtlänge 60 mm, Nut 6 |
5 |
30 |
5 |
60 |
6 |
|
Schnittdurchmesser 5,5 mm, Schnittlänge 30 mm, Schaftdurchmesser 5,5 mm, Gesamtlänge 60 mm, Nut 6 |
5.5 |
30 |
5.5 |
60 |
6 |
|
Schnittdurchmesser 6 mm, Schnittlänge 30 mm, Schaftdurchmesser 6 mm, Gesamtlänge 60 mm, Nut 6 |
6 |
30 |
6 |
60 |
6 |
|
Schnittdurchmesser 6,5 mm, Schnittlänge 35 mm, Schaftdurchmesser 6,5 mm, Gesamtlänge 70 mm, Nut 6 |
6.5 |
35 |
6.5 |
70 |
6 |
|
Schnittdurchmesser 7 mm, Schnittlänge 35 mm, Schaftdurchmesser 7 mm, Gesamtlänge 70 mm, Nut 6 |
7 |
35 |
7 |
70 |
6 |
|
Schnittdurchmesser 7,5 mm, Schnittlänge 35 mm, Schaftdurchmesser 7,5 mm, Gesamtlänge 70 mm, Nut 6 |
7,5 |
35 |
7,5 |
70 |
6 |
|
Schnittdurchmesser 8 mm, Schnittlänge 35 mm, Schaftdurchmesser 8 mm, Gesamtlänge 70 mm, Nut 6 |
8 |
35 |
8 |
70 |
6 |
|
Schnittdurchmesser 8,5 mm, Schnittlänge 35 mm, Schaftdurchmesser 8,5 mm, Gesamtlänge 70 mm, Nut 6 |
8,5 |
35 |
8,5 |
70 |
6 |
|
Schnittdurchmesser 9 mm, Schnittlänge 35 mm, Schaftdurchmesser 9 mm, Gesamtlänge 70 mm, Nut 6 |
9 |
35 |
9 |
70 |
6 |
|
Schnittdurchmesser 9,5 mm, Schnittlänge 35 mm, Schaftdurchmesser 9,5 mm, Gesamtlänge 70 mm, Nut 6 |
9,5 |
35 |
9,5 |
70 |
6 |
|
Schnittdurchmesser 10 mm, Schnittlänge 35 mm, Schaftdurchmesser 10 mm, Gesamtlänge 70 mm, Nut 6 |
10 |
35 |
10 |
70 |
6 |
|
Schnittdurchmesser 10,5 mm, Schnittlänge 35 mm, Schaftdurchmesser 10,5 mm, Gesamtlänge 70 mm, Nut 6 |
10.5 |
35 |
10.5 |
70 |
6 |
|
Schnittdurchmesser 11 mm, Schnittlänge 35 mm, Schaftdurchmesser 11 mm, Gesamtlänge 70 mm, Nut 6 |
11 |
35 |
11 |
70 |
6 |
|
Schnittdurchmesser 12 mm, Schnittlänge 40 mm, Schaftdurchmesser 12 mm, Gesamtlänge 80 mm, Nut 6 |
12 |
40 |
12 |
80 |
6 |
|
Schnittdurchmesser 13 mm, Schnittlänge 60 mm, Schaftdurchmesser 13 mm, Gesamtlänge 100 mm, Nut 6 |
13 |
60 |
13 |
100 |
6 |
|
Schnittdurchmesser 14 mm, Schnittlänge 60 mm, Schaftdurchmesser 14 mm, Gesamtlänge 100 mm, Nut 6 |
14 |
60 |
14 |
100 |
6 |
|
Schnittdurchmesser 15 mm, Schnittlänge 60 mm, Schaftdurchmesser 15 mm, Gesamtlänge 100 mm, Nut 6 |
15 |
60 |
15 |
100 |
6 |
|
Schnittdurchmesser 16 mm, Schnittlänge 60 mm, Schaftdurchmesser 16 mm, Gesamtlänge 100 mm, Nut 6 |
16 |
60 |
16 |
100 |
6 |
|
Schnittdurchmesser 17 mm, Schnittlänge 60 mm, Schaftdurchmesser 17 mm, Gesamtlänge 100 mm, Nut 6 |
17 |
60 |
17 |
100 |
6 |
|
Schnittdurchmesser 18 mm, Schnittlänge 60 mm, Schaftdurchmesser 18 mm, Gesamtlänge 100 mm, Nut 6 |
18 |
60 |
18 |
100 |
6 |
|
Schnittdurchmesser 19 mm, Schnittlänge 60 mm, Schaftdurchmesser 19 mm, Gesamtlänge 100 mm, Nut 6 |
19 |
60 |
19 |
100 |
6 |
|
Schnittdurchmesser 20 mm, Schnittlänge 60 mm, Schaftdurchmesser 20 mm, Gesamtlänge 100 mm, Nut 6 |
20 |
60 |
20 |
100 |
6 |
