Description:
Was ist ein Reibahle?
Präzisionsreibahlen sind dafür ausgelegt, die Größe eines zuvor geformten Lochs geringfügig zu vergrößern, jedoch mit einem hohen Maß an Genauigkeit, um glatte Seiten zu hinterlassen.
Was ist die Toleranz und mäßig glatte Oberfläche
H7 standardmäßig und Ra 1.6.
Was ist eine Reibahle mit gerader Nut?

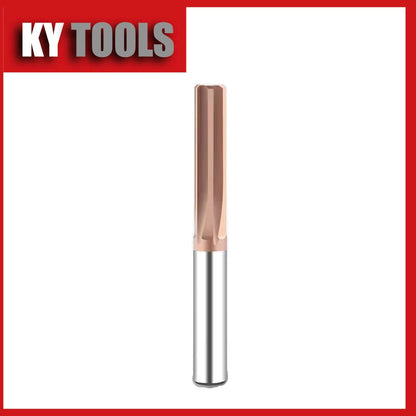

Reibahle mit gerader Nut
- Ausführung : Die Schneidkanten verlaufen parallel zur Achse der Reibahle.
-
Verwendung :
- Ideal zum Reiben allgemeiner Zwecke.
- Geeignet für Durchgangslöcher oder flache Sacklöcher.
- Funktioniert gut bei Materialien, die keine langen, faserigen Späne produzieren (z. B. Gusseisen oder nichtmetallische Materialien).
-
Vorteile :
- Sorgt für eine gerade, glatte Oberfläche.
- Das einfache Design macht es robuster und kostengünstiger.
-
Einschränkungen :
- Nicht wirksam bei Materialien mit hoher Duktilität, da Späne die Nuten verstopfen können.
|
|
Schnitt-Ø |
Schnittlänge |
Schaft-Ø |
OAL |
|
|
|
D1 |
l2 |
D2 |
L1 |
Anzahl der Flöten |
|
|
mm |
mm |
mm |
mm |
# |
|
Schnittdurchmesser 1 mm, Schnittlänge 15 mm, Schaftdurchmesser 1 mm, Gesamtlänge 50 mm, Nut 4 |
1 |
15 |
1 |
50 |
4 |
|
Schnittdurchmesser 1,5 mm, Schnittlänge 20 mm, Schaftdurchmesser 1,5 mm, Gesamtlänge 50 mm, Nut 4 |
1,5 |
20 |
1,5 |
50 |
4 |
|
Schnittdurchmesser 2 mm, Schnittlänge 25 mm, Schaftdurchmesser 2 mm, Gesamtlänge 50 mm, Nut 4 |
2 |
25 |
2 |
50 |
4 |
|
Schnittdurchmesser 2,5 mm, Schnittlänge 25 mm, Schaftdurchmesser 2,5 mm, Gesamtlänge 50 mm, Nut 4 |
2.5 |
25 |
2.5 |
50 |
4 |
|
Schnittdurchmesser 3 mm, Schnittlänge 25 mm, Schaftdurchmesser 3 mm, Gesamtlänge 50 mm, Nut 4 |
3 |
25 |
3 |
50 |
4 |
|
Schnittdurchmesser 3,5 mm, Schnittlänge 25 mm, Schaftdurchmesser 3,5 mm, Gesamtlänge 50 mm, Nut 4 |
3.5 |
25 |
3.5 |
50 |
4 |
|
Schnittdurchmesser 4 mm, Schnittlänge 25 mm, Schaftdurchmesser 4 mm, Gesamtlänge 50 mm, Nut 4 |
4 |
25 |
4 |
50 |
4 |
|
Schnittdurchmesser 4,5 mm, Schnittlänge 30 mm, Schaftdurchmesser 4,5 mm, Gesamtlänge 50 mm, Nut 4 |
4.5 |
30 |
4.5 |
50 |
4 |
|
Schnittdurchmesser 5 mm, Schnittlänge 30 mm, Schaftdurchmesser 5 mm, Gesamtlänge 60 mm, Nut 6 |
5 |
30 |
5 |
60 |
6 |
|
Schnittdurchmesser 5,5 mm, Schnittlänge 30 mm, Schaftdurchmesser 5,5 mm, Gesamtlänge 60 mm, Nut 6 |
5.5 |
30 |
5.5 |
60 |
6 |
|
Schnittdurchmesser 6 mm, Schnittlänge 30 mm, Schaftdurchmesser 6 mm, Gesamtlänge 60 mm, Nut 6 |
6 |
30 |
6 |
60 |
6 |
|
Schnittdurchmesser 6,5 mm, Schnittlänge 35 mm, Schaftdurchmesser 6,5 mm, Gesamtlänge 70 mm, Nut 6 |
6.5 |
35 |
6.5 |
70 |
6 |
|
Schnittdurchmesser 7 mm, Schnittlänge 35 mm, Schaftdurchmesser 7 mm, Gesamtlänge 70 mm, Nut 6 |
7 |
35 |
7 |
70 |
6 |
|
Schnittdurchmesser 7,5 mm, Schnittlänge 35 mm, Schaftdurchmesser 7,5 mm, Gesamtlänge 70 mm, Nut 6 |
7,5 |
35 |
7,5 |
70 |
6 |
|
Schnittdurchmesser 8 mm, Schnittlänge 35 mm, Schaftdurchmesser 8 mm, Gesamtlänge 70 mm, Nut 6 |
8 |
35 |
8 |
70 |
6 |
|
Schnittdurchmesser 8,5 mm, Schnittlänge 35 mm, Schaftdurchmesser 8,5 mm, Gesamtlänge 70 mm, Nut 6 |
8,5 |
35 |
8,5 |
70 |
6 |
|
Schnittdurchmesser 9 mm, Schnittlänge 35 mm, Schaftdurchmesser 9 mm, Gesamtlänge 70 mm, Nut 6 |
9 |
35 |
9 |
70 |
6 |
|
Schnittdurchmesser 9,5 mm, Schnittlänge 35 mm, Schaftdurchmesser 9,5 mm, Gesamtlänge 70 mm, Nut 6 |
9,5 |
35 |
9,5 |
70 |
6 |
|
Schnittdurchmesser 10 mm, Schnittlänge 35 mm, Schaftdurchmesser 10 mm, Gesamtlänge 70 mm, Nut 6 |
10 |
35 |
10 |
70 |
6 |
|
Schnittdurchmesser 10,5 mm, Schnittlänge 35 mm, Schaftdurchmesser 10,5 mm, Gesamtlänge 70 mm, Nut 6 |
10.5 |
35 |
10.5 |
70 |
6 |
|
Schnittdurchmesser 11 mm, Schnittlänge 35 mm, Schaftdurchmesser 11 mm, Gesamtlänge 70 mm, Nut 6 |
11 |
35 |
11 |
70 |
6 |
|
Schnittdurchmesser 12 mm, Schnittlänge 40 mm, Schaftdurchmesser 12 mm, Gesamtlänge 80 mm, Nut 6 |
12 |
40 |
12 |
80 |
6 |
|
Schnittdurchmesser 13 mm, Schnittlänge 60 mm, Schaftdurchmesser 13 mm, Gesamtlänge 100 mm, Nut 6 |
13 |
60 |
13 |
100 |
6 |
|
Schnittdurchmesser 14 mm, Schnittlänge 60 mm, Schaftdurchmesser 14 mm, Gesamtlänge 100 mm, Nut 6 |
14 |
60 |
14 |
100 |
6 |
|
Schnittdurchmesser 15 mm, Schnittlänge 60 mm, Schaftdurchmesser 15 mm, Gesamtlänge 100 mm, Nut 6 |
15 |
60 |
15 |
100 |
6 |
|
Schnittdurchmesser 16 mm, Schnittlänge 60 mm, Schaftdurchmesser 16 mm, Gesamtlänge 100 mm, Nut 6 |
16 |
60 |
16 |
100 |
6 |
|
Schnittdurchmesser 17 mm, Schnittlänge 60 mm, Schaftdurchmesser 17 mm, Gesamtlänge 100 mm, Nut 6 |
17 |
60 |
17 |
100 |
6 |
|
Schnittdurchmesser 18 mm, Schnittlänge 60 mm, Schaftdurchmesser 18 mm, Gesamtlänge 100 mm, Nut 6 |
18 |
60 |
18 |
100 |
6 |
|
Schnittdurchmesser 19 mm, Schnittlänge 60 mm, Schaftdurchmesser 19 mm, Gesamtlänge 100 mm, Nut 6 |
19 |
60 |
19 |
100 |
6 |
|
Schnittdurchmesser 20 mm, Schnittlänge 60 mm, Schaftdurchmesser 20 mm, Gesamtlänge 100 mm, Nut 6 |
20 |
60 |
20 |
100 |
6 |
Hartmetall-CNC-Fräser-Quellenfabrik mit fortschrittlicher Ausrüstung
Unser Werk ist mit modernsten CNC-Maschinen und Präzisionswerkzeugen ausgestattet und gewährleistet die Produktion hochwertiger Hartmetallfräser, Bohrer und Reibahlen. Mit über 30 Jahren Erfahrung garantieren wir präzise Fertigung, schnelle Lieferung und weltweiten Versand.
